同惠TH2836 LCR數字電橋怎么測介電常數？

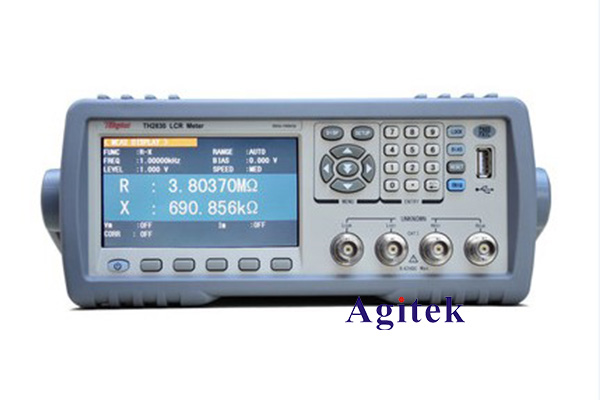

同惠TH2836 LCR數字電橋是一款常用于測量電容、電感和電阻等電子元件參數的儀器。其中，測量介電常數是它的重要功能之一。下面我們將詳細介紹如何使用TH2836電橋測量介電常數。

一、介電常數的定義

介電常數是描述介質電荷儲存能力的物理量，是無量綱的。它反映了介質在電場中的極化程度，越大表示介質的極化越強，電荷儲存能力越強。介電常數是一個復數，包括實部和虛部。實部表示介質的儲能能力，虛部表示介質的消耗能力。

二、測量原理

TH2836電橋采用并聯電容法測量介電常數。當被測樣品放置在電極之間時，會改變電極間的電容值。通過測量這一變化，就可以計算出樣品的介電常數。具體步驟如下:

1. 空載測量。先測量空載電容值C0。

2. 加入樣品測量。將被測樣品放入電極間，再次測量電容值C。

3. 計算介電常數。根據公式ε = C/C0 即可求出樣品的介電常數ε。

三、測量步驟

1. 選擇合適的測試頻率和電壓幅度。不同材料有最佳的測試條件，需要查閱相關資料或進行預實驗確定。

2. 校準電橋。先進行開路、短路、標準電容校準，消除線路和接觸電阻等因素的影響。

3. 放置樣品。將被測樣品放置在電極間，注意樣品的形狀和安放位置要與標定時一致。

4. 讀取數據。觀察電橋顯示的電容值C，代入公式即可計算出介電常數ε。

四、測量注意事項

1. 樣品制備要求。樣品尺寸大小、厚度均勻等會影響測量結果，需要特別注意。

2. 溫濕度控制。介電常數隨溫濕度變化，測量時需要保持環境穩定。

3. 測試頻率選擇。不同材料有最佳測試頻率，需要查閱資料或預實驗確定。

4. 電極形狀影響。平行板電極和共面電極的測量結果會有差異，需要統一電極結構。

5. 樣品接觸問題。樣品與電極接觸不良會造成測量誤差，需要仔細調整。

綜上所述，使用TH2836 LCR電橋測量介電常數需要合理選擇測試參數，并注意樣品制備和測量環境，才能獲得可靠的測量結果。
