LCR測試儀如何測量品質因數？

從事電子電路設計與測試多年，安泰小編對LCR測試儀測量品質因數的原理和步驟有一定了解，現將相關內容整理如下:

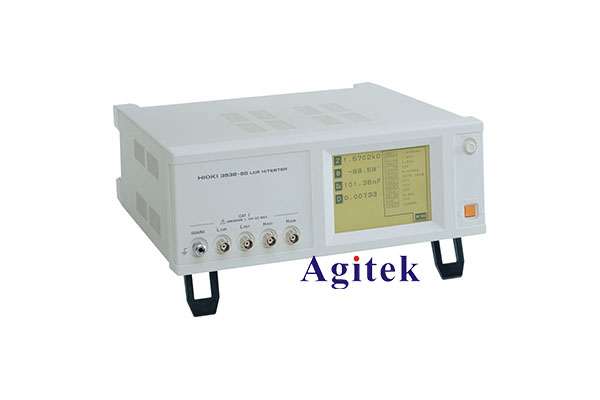

LCR測試儀是衡量電子元件參數的常用儀器，除了能直接測量電容、電感和電阻等基本參數，它還能夠測量復雜元件的品質因數Q。品質因數是反映電子元件性能優劣的重要指標，通過測量Q值可以準確評估元件的質量。那么LCR測試儀具體是如何測量品質因數的呢?

首先需要了解品質因數的定義。對于電感而言，品質因數Q描述了電感的儲能能力與能量損耗的比值，反映了電感線圈的性能優劣。對于電容來說，品質因數Q則體現了電容器的儲能能力與能量損耗的比值，反映了電容器的性能優劣。品質因數越高，說明儲能能力越強，損耗越小，元件性能越好。

LCR測試儀測量品質因數的原理如下:

1. 測量串聯電感or并聯電容的阻抗Z和相位角θ。

2. 根據測得的Z和θ，運用公式Q=1/tan(θ)計算出品質因數Q。

對于串聯電感，測得的阻抗Z即為電感的阻抗大小，相位角θ即為電感的相位角。代入Q=1/tan(θ)公式即可得到電感的品質因數。

對于并聯電容，測得的阻抗Z即為電容的倒數，相位角θ即為電容的相位角。代入Q=1/tan(θ)公式即可得到電容的品質因數。

通過測量不同頻率下的Z和θ值，LCR測試儀還能夠繪制出元件的頻響特性，進一步分析元件的品質因數隨頻率的變化情況，為設計和應用提供更全面的參考依據。

除了直接測量品質因數，LCR測試儀還能夠間接測得等效電阻Rs和等效電感Ls等參數，從而換算出品質因數。例如對于電感來說，Q=ωL/Rs，由測得的L和Rs即可算出Q值。

總之，LCR測試儀憑借其出色的參數測量能力，為工程師提供了一種快速、方便、準確的品質因數測試手段，助力電子元件的性能分析和優化設計。掌握LCR測試儀測量品質因數的基本原理，對于提高電路設計水平和檢測水平都有重要意義。
