LCR測試儀如何進行短路校準？

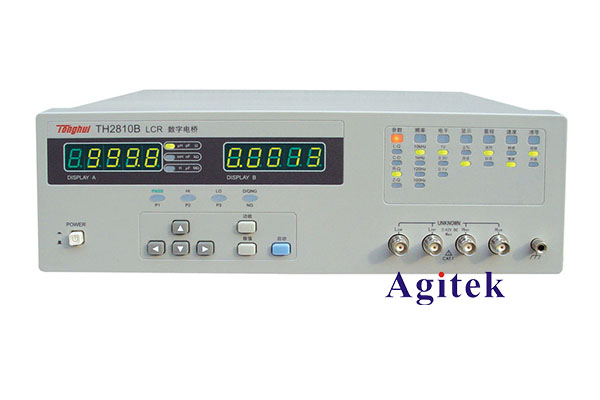

LCR測試儀是一種廣泛應用于電子元器件測試和電路分析的儀器設備。它可以測量電感(L)、電容(C)和電阻(R)的參數。要獲得準確的測量結果，LCR測試儀需要進行短路和開路校準，以校正儀器內部的電路參數。其中短路校準是一個非常重要的步驟。下面我們就來詳細介紹一下LCR測試儀短路校準的具體流程。

短路校準的目的是消除測試線路和探頭的電阻和電感對測量結果的影響。在進行短路校準時，我們需要將測試線路和探頭短路連接在一起，形成一個理想的零阻抗回路。LCR測試儀會自動測量并記錄這種短路狀態下的電阻和電感值，并將其存儲為校正參數，在后續的測量中進行自動補償。

短路校準的具體步驟如下:

1. 將LCR測試儀接通電源，預熱10-15分鐘使其工作穩定。

2. 將測試線纜的兩端短路連接在一起，形成一個零阻抗回路。可以使用專用的短路片，也可以用導線將兩個測試端子短接。

3. 進入LCR測試儀的校準菜單，選擇"短路校準"選項。

4. 按照儀器屏幕上的提示操作，完成短路校準過程。這通常包括按下"開始"按鈕，等待儀器自動測量并記錄短路電阻和電感值。

5. 校準完成后，LCR測試儀會顯示短路電阻和電感的測量值。如果這些值在儀器的允許范圍內，則說明校準成功。

6. 將測試線纜從短路狀態斷開，LCR測試儀的短路校準就完成了。

需要注意的是，短路校準應該在每次使用LCR測試儀前進行，以確保測量的準確性。同時，在環境溫度或測試線纜發生改變時，也應該重新進行短路校準。

另外，LCR測試儀還需要進行開路校準，以消除測試端子和儀器內部電路的電容對測量結果的影響。開路校準通常緊接著短路校準之后進行。開路校準的步驟與短路校準類似，都是通過讓測試端子處于理想狀態，記錄儀器內部的電容值，用于后續的自動補償。

綜上所述，LCR測試儀的短路校準是保證測量準確性的關鍵步驟。只有在進行了短路和開路校準之后，LCR測試儀才能提供可靠的電感、電容和電阻參數測量結果。掌握好這兩種校準方法，對于電子維修、電路設計等領域的工作都會有很大幫助。
