LCR測試儀測量半導體電阻的原理和方法

半導體器件作為現代電子產品的核心元器件，其電阻特性是重要的性能指標之一。LCR測試儀作為一種常用的電子測量?jī)x器，可以精準測量半導體器件的電阻值，對于半導體生產制造和性能檢測都發揮著關鍵作用。本文將詳細介紹LCR測試儀測量半導體電阻的原理和方法。

一、LCR測試儀測量半導體電阻的原理

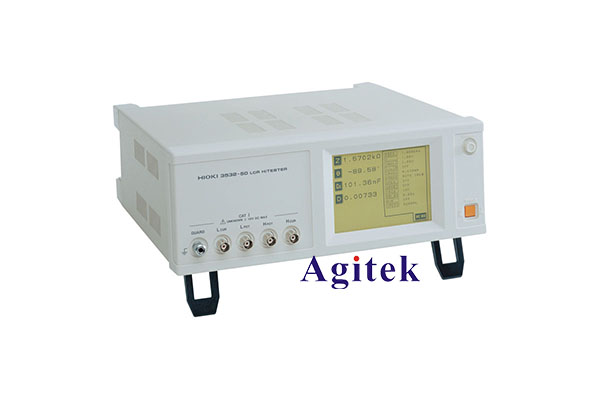

LCR測試儀是一種可以同時測量電感(L)、電容(C)和電阻(R)參數的儀器。它的測量原理是通過在被測元件兩端施加一個已知的交流電壓，然后測量流過該元件的交流電流，從而計算出元件的電阻、電感或電容值。

對于半導體器件而言，其測量電阻的過程如下:

1. 在被測半導體器件兩端施加一個已知的交流電壓信號。這個電壓信號一般在數毫伏到數伏之間，頻率通常在幾十Hz到幾十kHz范圍內。

2. 測量流過被測半導體器件的交流電流。根據測量的電壓和電流值，再結合歐姆定律，即可計算出該半導體器件的電阻值。

3. 為了提高測量精度，LCR測試儀通常采用四端測量的方式，即在被測元件兩端施加電壓，同時在另外兩個端子上測量電流，從而消除測試導線電阻對測量結果的影響。

通過上述原理，LCR測試儀就可以準確測量出半導體器件的電阻特性參數。

二、LCR測試儀測量半導體電阻的方法

在具體測量半導體電阻時，LCR測試儀主要有以下幾種測量方法:

1. 直流電阻測量法

這是最基本的測量方法，即在被測半導體器件兩端施加一個恒定的直流電壓，然后測量流過該器件的直流電流，再根據歐姆定律計算出電阻值。這種方法簡單易行，但由于被測半導體器件的電阻值可能會隨工作電壓而變化，因此直流測量法的精度相對較低。

2. 交流電阻測量法

相比直流測量，交流測量法可以更好地反映半導體器件在實際工作狀態下的電阻特性。LCR測試儀在被測半導體器件兩端施加一個已知的交流電壓信號，測量交流電流值，從而計算出交流電阻。交流測量可以更準確地反映半導體器件的動態電阻特性。

3. 四端子測量法

為了消除測試導線電阻對測量結果的影響，LCR測試儀通常采用四端子測量方式。即在被測半導體器件兩端施加電壓，在另外兩個端子上測量電流，從而可以排除測試導線電阻的干擾，獲得更加精確的電阻測量結果。

4. 頻率掃描測量法

有些半導體器件的電阻值會隨工作頻率的變化而發生變化，比如RF放大器等高頻器件。此時LCR測試儀可以采用頻率掃描的方式，在一定頻率范圍內測量半導體器件的電阻特性，從而全面反映其頻率特性。

通過上述各種測量方法，LCR測試儀可以全面而精確地測量半導體器件的電阻參數，為半導體制造和性能檢測提供重要的測試數據支持。

三、LCR測試儀測量半導體電阻的應用

LCR測試儀對于半導體器件電阻測量有廣泛的應用，主要體現在以下幾個方面:

1. 半導體生產制造過程的質量檢測。在半導體芯片的制造流程中，LCR測試儀可以測量各關鍵工藝環節產品的電阻特性，及時發現異常情況，為工藝優化提供數據支持。

2. 半導體器件性能檢測。在半導體產品的最終測試環節，LCR測試儀可以全面測量其電阻、電感和電容參數，確保產品符合預期性能指標。

3. 半導體元器件的失效分析。如果發現半導體器件出現故障，LCR測試儀可以精確測量其電阻值的變化，為失效分析提供重要依據。

4. 半導體器件的研發測試。在半導體新產品的研發過程中，LCR測試儀可以測試各種新型半導體材料和結構的電阻特性，為器件性能優化提供數據支撐。

總之，LCR測試儀憑借其可靠的測量性能和廣泛的應用，在半導體產業中發揮著不可或缺的作用。隨著半導體技術的不斷進步，LCR測試儀的測量能力也在不斷提升，必將為半導體產業的發展做出更大貢獻。
