普源MSO8304A示波器如何測抖動頻率?

在電子系統中，信號抖動是一個非常常見的問題。抖動會對系統的穩定性和可靠性造成嚴重影響。因此，測量和分析信號抖動成為工程師日常工作中的重要一環。本文以普源MSO8304A混合示波器為例，介紹如何利用其強大的抖動測量功能準確測量和分析信號抖動。

一、什么是信號抖動?

信號抖動(Jitter)是指信號波形在時間軸上的偏移或抖動。導致抖動的原因可能有很多，如電源紋波、噪聲干擾、時鐘不穩定等。抖動會降低信號的可靠性，增加誤碼率，甚至導致系統崩潰。因此，準確測量和分析抖動特性對于系統的優化和提升至關重要。

二、如何在MSO8304A上測量抖動頻率?

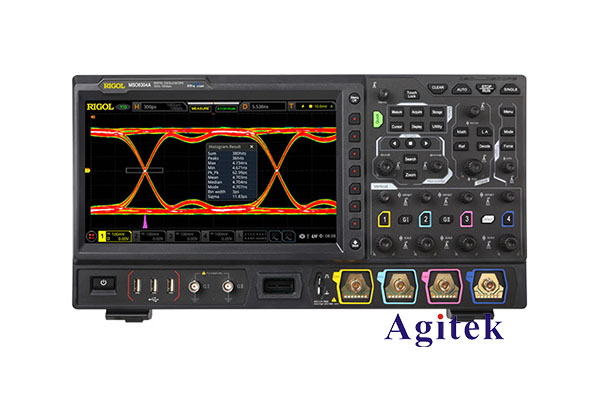

普源MSO8304A是一款功能強大的四通道混合示波器，具有豐富的數字分析功能，其中包括了強大的抖動測量功能。下面以測量時鐘信號的抖動為例，介紹具體的測量步驟:

1. 連接待測信號

將時鐘信號連接到示波器的通道1輸入端。根據信號的幅度大小，適當調整輸入范圍和耦合方式。

2. 設置觸發模式

選擇合適的觸發模式和電平，確保示波器能穩定地捕獲待測信號。對于時鐘信號，可選擇邊沿觸發模式。

3. 打開抖動測量

在示波器的"測量"菜單中，選擇"時間"類型的測量，然后選擇"周期抖動"參數。示波器會自動計算并顯示信號的周期抖動值。

4. 優化測量設置

根據實際測試需求，可以進一步優化測量設置，如選擇合適的統計方式(峰-峰值、RMS值等)、調整測量區域等，以獲得更加準確的測量結果。

5. 觀察測量結果

示波器會實時顯示周期抖動的測量結果。可以觀察抖動值的變化趨勢，分析產生抖動的原因，并采取相應的措施進行優化。

三、抖動測量的注意事項

在使用MSO8304A進行抖動測量時，需要注意以下幾點:

1. 確保輸入信號質量

輸入信號的質量直接影響抖動測量的準確性。需要注意信號的幅度、失真、噪聲等因素，必要時可以使用濾波器等手段進行信號調理。

2. 合理選擇測量區域

抖動測量需要在穩定的信號區域進行，避免在信號邊沿或突變區域進行測量，以免得到不準確的結果。

3. 注意統計方式的選擇

根據實際需求，合理選擇統計方式，如峰-峰值、RMS值等，以獲得更有意義的測量結果。

4. 結合其他分析手段

單一的抖動測量可能無法全面分析抖動問題的根源。可以結合頻譜分析、眼圖分析等其他分析手段，更好地診斷和解決抖動問題。

信號抖動是電子系統中常見的一個問題，需要工程師們重視并采取有效的測量和分析手段。普源MSO8304A示波器憑借其強大的抖動測量功能，能夠幫助工程師們快速準確地測量和分析信號抖動，為系統的優化和提升提供有力的支持。
