LCR測試儀如何測量復阻抗？

在電子電路設計和分析中，了解電路元件的復阻抗特性是非常重要的。復阻抗是電路中阻抗的總和，包括電感和電容的影響。要準確測量復阻抗，需要使用專業的LCR測試儀。那么，LCR測試儀具體如何測量復阻抗呢?

一、什么是復阻抗？

復阻抗是指電路中電阻、電感和電容三種元件的綜合阻抗特性。它不僅包括電阻的阻礙效應，還包括電感和電容對交流電壓和電流產生的相位差效應。復阻抗的單位是歐姆(Ω)，表示為Z。

復阻抗的計算公式為:

Z = √(R^2 + (XL - XC)^2)

其中:

R為電阻值

XL為電感的電抗值

XC為電容的電抗值

二、LCR測試儀如何測量復阻抗

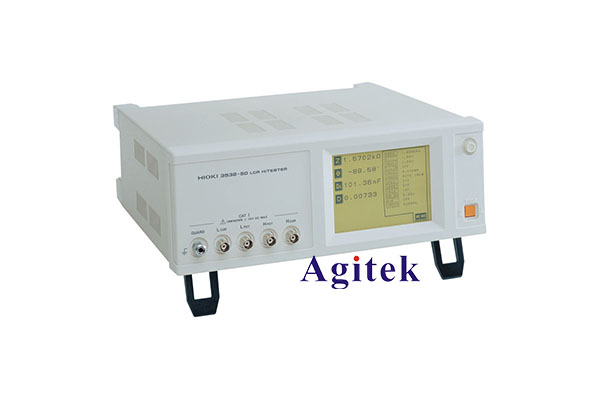

LCR測試儀是一種專門用于測量電感(L)、電容(C)和電阻(R)三種元件參數的儀表。它可以直接測量出電路元件的復阻抗值。LCR測試儀測量復阻抗的步驟如下:

1. 選擇合適的測試頻率

復阻抗的大小與測試頻率有關，不同頻率下測得的復阻抗值也會有差異。一般來說，測試頻率越高，復阻抗值越大。LCR測試儀通常可以提供多種測試頻率供選擇，用戶需要根據實際情況選擇合適的頻率。

2. 連接待測元件

將待測的電路元件(如電阻、電感、電容)的兩端與LCR測試儀的測試端子相連。注意觀察測試儀的極性指示，確保正負極連接正確。

3. 選擇測量模式

LCR測試儀一般都有"復阻抗"測量模式，用戶只需選擇該模式即可直接讀取復阻抗的數值。有的測試儀還可以同時顯示電路元件的電感、電容和電阻值。

4. 記錄測量結果

在穩定的測試環境下，LCR測試儀會給出電路元件的復阻抗值。用戶可以記錄下這個數值，并根據實際需要進行分析和計算。

綜上所述，LCR測試儀可以通過設置合適的測試頻率，準確地測量電路元件的復阻抗特性。這對于電子電路的設計、分析和故障診斷都有重要意義。掌握LCR測試儀的使用方法，對從事電子領域工作的專業人士來說是非常必要的技能。
