LCR測試儀怎么測試貼片電容？

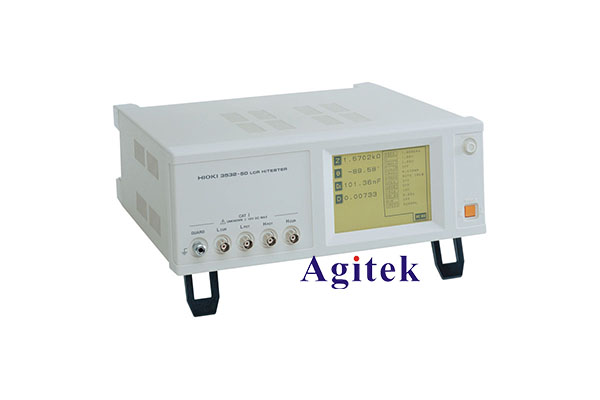

貼片電容作為電子電路中重要的組成部分，其性能直接影響電路的工作穩定性和可靠性。LCR測試儀是測試貼片電容最常用的儀器之一，它能夠準確測量電容的容量、損耗角正切(tan δ)和等效串聯電阻(ESR)等參數。下面就介紹下如何使用LCR測試儀測試貼片電容。

1. 準備工作

首先需要準備好LCR測試儀和待測的貼片電容。LCR測試儀通常具有測量電容、電感和電阻的功能，選擇適合的測試頻率和測試模式即可。對于貼片電容的測試，一般選擇1kHz或120Hz的測試頻率。

2. 連接測試

將貼片電容的兩端子分別連接到LCR測試儀的測試端子上。需要注意的是，要確保測試線與電容端子的接觸良好，否則會影響測量結果的準確性。有些LCR測試儀還配有測試夾具，可以直接夾持住貼片電容進行測試。

3. 設置測試參數

根據實際需要，在LCR測試儀上設置合適的測試參數。主要包括：

- 測試模式：可選擇測量電容、損耗角正切或等效串聯電阻等參數

- 測試頻率：一般選擇1kHz或120Hz

- 測試電壓：根據貼片電容的額定電壓設置合適的測試電壓，通常不超過1V

- 測量范圍：根據預期的電容量值設置合適的測量范圍

4. 進行測試

設置好測試參數后，就可以進行實際測試了。將貼片電容連接好后，LCR測試儀會顯示出電容的容量、損耗角正切和等效串聯電阻等參數數值。

5. 分析測試結果

測試完成后，需要對測試結果進行分析和判斷。一般來說，貼片電容的容量應該在標稱值的±10%范圍內，損耗角正切小于0.1，等效串聯電阻也應該在合理范圍內。如果測試結果超出規格，則說明該貼片電容可能存在問題，需要進一步檢查或更換。

6. 注意事項

在使用LCR測試儀測試貼片電容時，還需要注意以下幾點：

- 確保測試線與電容端子的接觸良好，避免接觸不良造成測量誤差

- 盡量選擇與實際工作條件相似的測試頻率和電壓

- 測試環境溫度和濕度應該與實際使用環境相當

- 要定期校準LCR測試儀，確保測量準確性

總之，LCR測試儀是測試貼片電容性能的常用儀器，通過掌握正確的測試方法，可以有效檢測電容的各項參數，為電子產品的可靠性提供保證。
