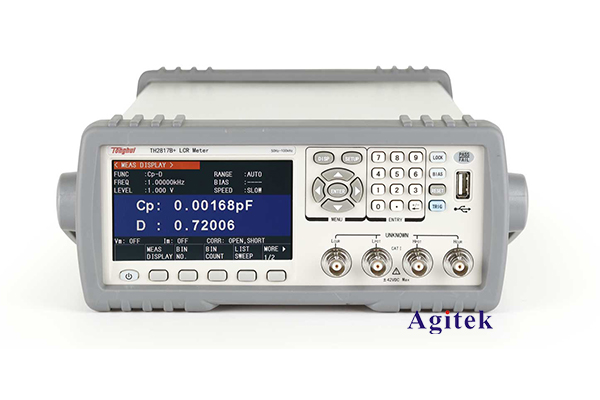

同惠TH2810B+精密LCR數字電橋如何測試晶振？

在電子設備的設計和維修過程中，晶振的性能檢測是非常重要的一個環節。精密的LCR數字電橋可以準確測量晶振的各項參數，為設備調試和故障排查提供有力支持。本文將介紹如何使用同惠TH2810B+精密LCR數字電橋測試晶振，幫助讀者更好地掌握這一過程。

一、晶振的工作原理及常見參數

晶振是一種利用壓電效應產生固定頻率電信號的電子元件。它由壓電晶體片和外加電極組成，當施加交流電壓時，晶體片會產生機械振動，從而產生穩定的電信號輸出。晶振的常見參數包括:

1. 諧振頻率(f0)：晶振工作的基準頻率，是最重要的參數。

2. 諧振阻抗(Rs)：晶振振蕩時的等效串聯電阻，通常越小越好。

3. 靜態電容(C0)：晶振的靜態電容，與晶體本身的結構有關。

4. 品質因數(Q)：衡量晶振頻率穩定性的重要指標，值越大越好。

5. 失諧電容(C1)：使晶振在額定工作電容下達到諧振的電容。

準確測量這些參數對于晶振的調試和性能評估非常重要。

二、使用TH2810B+ LCR數字電橋測試晶振的步驟

1. 連接測試線

將晶振的兩端分別連接到TH2810B+的L和H端子上。如果晶振有多個引腳，需要確定正確的測試端子。

2. 選擇測試模式

根據需要測試的參數，選擇合適的測試模式。例如， Rs和Q可選擇串聯測試模式，C0可選擇并聯測試模式。

3. 設置測試頻率

根據晶振的諧振頻率f0，設置合適的測試頻率。通常將測試頻率設置在f0附近，以獲得更準確的測量結果。

4. 調整測試電平

適當調整測試電平，以免過高或過低對測量造成影響。一般建議使用1Vrms的測試電平。

5. 記錄測量結果

根據測試模式，記錄下Rs、Q、C0等參數的測量結果。如果有多個晶振需要測試，可以逐一記錄并比較。

6. 分析測試結果

將測量結果與晶振的技術指標進行對比，判斷晶振是否正常工作。如果發現異常，需進一步分析原因。

三、測試結果分析與應用

通過TH2810B+測試，可以全面了解晶振的性能指標，為設備調試提供依據。例如:

1. Rs過大可能是由于晶體老化或接線不良造成的。

2. Q值偏低可能是由于晶體本身缺陷或外部電路負載過重導致。

3. C0偏差大可能是由于晶體本身工藝問題引起的。

針對不同問題，可以采取相應的措施進行修正和優化。

總之，同惠TH2810B+精密LCR數字電橋憑借其優秀的測量性能，為晶振測試提供了強有力的工具支持。掌握這一測試方法，有助于提高電子產品的設計水平和維修效率。
