泰克MSO58示波器噪聲濾波器怎么打開？

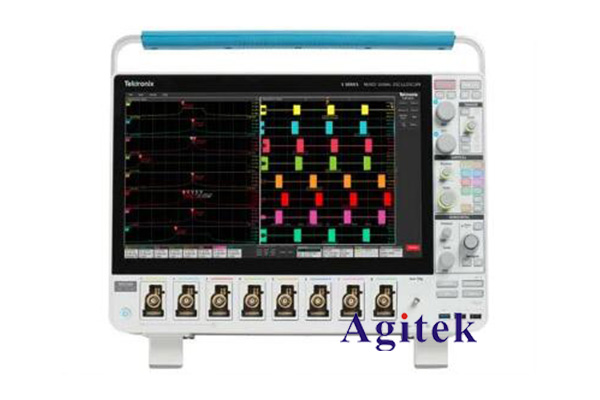

示波器是電子測量領域不可或缺的工具之一，它能夠直觀地顯示電路中的信號波形，幫助工程師們分析和診斷電路問題。作為泰克公司最新推出的MSO58混合信號示波器，它具有優秀的性能和強大的功能。其中，噪聲濾波器就是一個非常有用的功能，可以有效地降低測量信號中的噪聲干擾。那么，如何在泰克MSO58示波器上打開和使用噪聲濾波器呢?

一、什么是噪聲濾波器？

噪聲濾波器是示波器上的一項濾波功能，它可以幫助用戶降低測量信號中的噪聲成分，從而得到更加干凈、平滑的波形顯示。噪聲通常源自測量環境中的各種電磁干擾，比如電源干擾、開關電源噪聲等，這些噪聲會掩蓋住待測信號的真實特性，影響測量的準確性。噪聲濾波器就是通過數字濾波技術，去除這些高頻噪聲，讓波形更加清晰。

二、如何在MSO58示波器上打開噪聲濾波器？

1. 進入菜單

首先，請找到示波器前面板上的"Utility"按鈕，點擊進入工具菜單。

2. 選擇"通道設置"

在工具菜單中，選擇"通道設置"選項卡。

3. 開啟噪聲濾波器

在通道設置菜單中，找到"噪聲濾波器"選項，將其打開即可。默認情況下，噪聲濾波器的濾波頻率為20MHz。

4. 調整濾波頻率

用戶還可以根據實際需要，調整噪聲濾波器的濾波頻率。比如，如果待測信號的帶寬較窄，可以適當降低濾波頻率，以獲得更好的濾波效果。調整方法是，在"噪聲濾波器"選項下，找到"頻率"參數，然后設置所需的濾波頻率值。

通過以上幾個步驟，用戶就可以輕松地在泰克MSO58示波器上打開和調整噪聲濾波器功能了。

三、噪聲濾波器的使用建議

1. 選擇合適的濾波頻率

噪聲濾波器的濾波頻率設置要根據待測信號的帶寬而定。如果設置的濾波頻率過低，可能會濾除掉部分有用的高頻信號成分，造成波形失真;而如果設置過高，則無法有效地濾除噪聲。因此，用戶需要通過實際測試，找到一個合適的濾波頻率值。

2. 注意濾波效果

開啟噪聲濾波器后，用戶需要仔細觀察波形的變化情況，確保濾波后的波形仍然反映了信號的真實特性，沒有出現嚴重的失真或畸變。如果發現問題，可以適當調整濾波頻率，或暫時關閉噪聲濾波器。

3. 配合其他濾波功能使用

噪聲濾波器只能濾除高頻噪聲，對于一些低頻干擾，可以考慮使用示波器的其他濾波功能，如高通濾波器、帶通濾波器等。通過多種濾波手段的配合使用，可以更好地改善測量信號的質量。

總的來說，泰克MSO58示波器的噪聲濾波器功能非常實用，能夠有效地改善測量信號的質量。用戶只需簡單地在示波器菜單中打開并調整濾波頻率，就能獲得更加清晰的波形顯示。同時，合理使用噪聲濾波器，結合其他濾波手段，也能幫助工程師們更好地分析和診斷電路問題。
