泰克MSO2004B混合信號示波器頻率測量方法

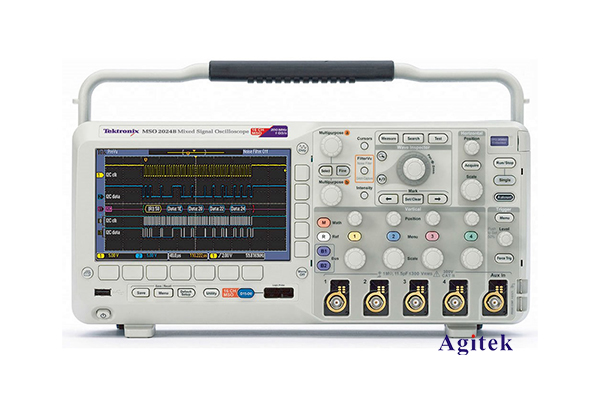

泰克MSO2004B是一款集模擬和數字信號測量于一體的混合信號示波器，廣泛應用于電子產品的研發、調試和維修等領域。作為示波器的基本功能之一，頻率測量是工程師日常工作中不可或缺的一項重要操作。那么，如何使用MSO2004B對信號的頻率進行準確測量呢?本文將為您詳細介紹。

MSO2004B頻率測量步驟

1. 連接待測信號

首先，將待測信號的輸入端連接到MSO2004B的任意通道輸入端。根據實際信號的幅值大小，可適當調整通道的垂直檔位，確保波形清晰完整地顯示在屏幕上。

2. 設置觸發

觸發是示波器測量的基礎，合理的觸發設置可以穩定地捕獲波形，為后續的頻率測量奠定基礎。可根據信號的特性選擇合適的觸發源、觸發模式和觸發電平，以獲得穩定的波形顯示。

3. 進行頻率測量

a. 使用游標法

將光標置于波形上，示波器會自動計算兩個光標之間的周期時間T，然后根據公式f=1/T計算出信號的頻率值。用戶可以靈活調整光標的位置，測量不同區域的周期和頻率。

b. 使用自動測量

MSO2004B內置了豐富的自動測量功能，用戶只需進入"測量"菜單，選擇"頻率"參數即可快速測出信號的頻率值。該方法操作簡單，結果也更加直觀。

c. 使用數學運算

示波器提供強大的數學運算功能，用戶可以對采集的波形信號進行周期測量，然后利用公式f=1/T計算出信號的頻率。這種方法靈活性更強，適用于復雜信號的頻率測量。

4. 分析測量結果

根據測量結果，用戶可對信號的頻率特性進行進一步分析。如果測量結果與預期存在偏差，可以檢查信號的連接是否良好，觸發設置是否合理等，排查可能的干擾因素。必要時可嘗試調整測量參數，以獲得更加準確的測量數據。

泰克MSO2004B混合信號示波器憑借其優秀的性能和易用性，廣受電子工程師的青睞。掌握好頻率測量的方法，有助于工程師更好地診斷和分析電路問題，提高工作效率。希望本文的介紹對您有所幫助，如有其他問題歡迎隨時咨詢。
