LCR測試儀如何測高阻值電感？

電感是電子電路中不可或缺的一種基本元件，其作用是產生磁場并儲存能量。在許多電路應用中，如濾波電路、電源電路、射頻電路等，都需要使用電感。隨著電子產品的不斷發展，電感的性能要求也越來越高，特別是一些高阻值電感的測量更加復雜和困難。LCR測試儀作為一種常用的電感測試儀器，能夠準確測量電感的各項參數，在測量高阻值電感方面發揮著重要作用。

高阻值電感的特點

高阻值電感通常指電感值在數百毫亨到幾亨之間的電感元件。這類電感由于線圈匝數較多，線徑較細，內部電阻較大，因此測量起來較為困難。主要表現在以下幾個方面：

1. 自耗功率大：由于內部電阻較高，在通過電流時會產生較大的功率損耗，導致測量結果誤差增大。

2. 測量頻率要求低：高阻值電感的自然諧振頻率較低，需要使用較低的測試信號頻率進行測量，以避免測量誤差。

3. 測量靈敏度低：由于電感值較大，測量時需要使用更靈敏的儀器，以提高測量分辨率和準確性。

4. 寄生參數影響大：高阻值電感的寄生電容和寄生電阻會對測量結果產生較大影響，需要采取補償措施。

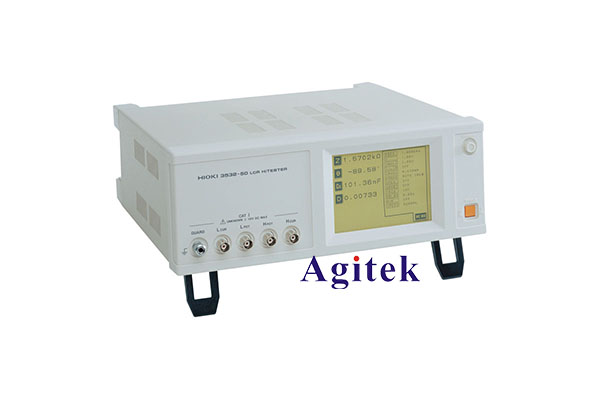

LCR測試儀測量高阻值電感的方法

為了準確測量高阻值電感，LCR測試儀需要具備以下幾個特點：

1. 測試頻率低：高阻值電感的自然諧振頻率較低，LCR測試儀需要提供幾十赫茲到幾千赫茲的低頻測試信號。

2. 測量靈敏度高：LCR測試儀需要具有較高的測量分辨率和精度，以提高測量結果的可靠性。

3. 具備補償功能：LCR測試儀應具備內部補償電路，可以有效補償寄生參數的影響。

4. 測試電流小：為了減小測量時的自耗功率，LCR測試儀需要提供較小的測試電流。

在實際測量中，可以采取以下步驟：

1. 選擇合適的測試頻率：根據電感的阻抗特性，選擇幾百赫茲到幾千赫茲的低頻測試信號。

2. 進行開路/短路補償：在測量前，需要進行開路和短路補償，消除測試線和測試夾具的寄生參數影響。

3. 調整測試電流：適當降低測試電流，以減小自耗功率對測量結果的影響。

4. 提高測量靈敏度：調整LCR測試儀的測量范圍和分辨率，以獲得更準確的測量結果。

5. 采用平均測量：可以進行多次測量并取平均值，以降低隨機誤差。

總之，LCR測試儀是測量高阻值電感的一種有效工具，只要采取合適的測量方法和技巧，就可以獲得可靠的測量結果。

高阻值電感是電子電路中不可或缺的重要元件，其性能直接關系到電路的穩定性和可靠性。LCR測試儀作為一種專業的電感測試儀器，在測量高阻值電感方面發揮著重要作用。通過選擇合適的測試頻率、補償寄生參數、調整測試電流等措施，LCR測試儀能夠準確測量高阻值電感的各項參數，為電子產品的設計和生產提供有力支持。
