如何使用泰克DPO2012B示波器連接CAN總線？

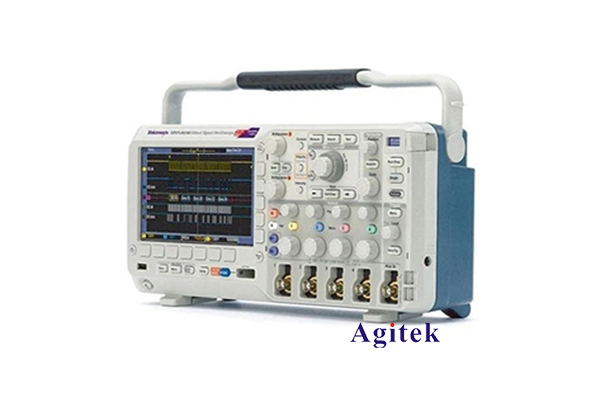

在現代汽車和工業自動化中，控制器局域網絡（CAN）總線是一種廣泛使用的通信協議。為了有效地調試和分析CAN總線信號，泰克DPO2012B示波器是一個理想的工具。本文將詳細介紹如何將泰克DPO2012B示波器連接到CAN總線，并進行基本的信號分析。

 1. 準備工作

在開始連接之前，請確保您擁有以下設備和工具：

- 泰克DPO2012B示波器

- CAN總線接口（如CAN轉USB適配器）

- 適當的連接線（如示波器探頭）

- 計算機（用于數據分析和記錄）

 2. 連接示波器與CAN總線

  確定連接點

首先，您需要確定CAN總線的連接點。通常，CAN總線由兩個線組成：CAN高（CANH）和CAN低（CANL）。在連接示波器之前，請確保您了解這些信號的物理位置。

 使用示波器探頭

將示波器探頭連接到CANH和CANL信號線上。確保探頭的接地夾連接到系統的地線，以避免噪聲干擾。以下是連接步驟：

1. 連接CANH：將示波器探頭的尖端連接到CANH信號線上。

2. 連接CANL：將第二個探頭連接到CANL信號線上。

3. 接地：確保探頭的接地夾連接到系統的公共地。

  連接CAN接口

如果您使用的是CAN轉USB適配器，請將其連接到計算機，并確保驅動程序已正確安裝。通過適配器，您可以將示波器與計算機進行數據交互。

 3. 配置示波器

  啟動示波器

打開泰克DPO2012B示波器，并選擇適當的通道設置。您需要確保示波器的采樣率足夠高，以捕捉CAN信號的細節。

  設置觸發條件

在示波器上設置觸發條件，以便能夠穩定地觀察CAN信號。通常，您可以選擇邊緣觸發，并設置觸發電平在CANH信號的中間值附近。

  調整時間基準

根據CAN總線的傳輸速率（如500 kbps），調整示波器的時間基準，以便能夠清晰地觀察到信號波形。

 4. 信號分析

  觀察波形

連接完成后，您應該能夠在示波器屏幕上看到CAN信號的波形。CAN信號通常表現為差分信號，您可以觀察到高低電平的變化。

  解碼CAN信號

泰克DPO2012B示波器支持CAN信號的解碼功能。您可以通過示波器的菜單選項啟用CAN解碼，以便將波形轉換為可讀的消息格式。

  記錄數據

使用示波器的存儲功能，記錄下您觀察到的CAN信號波形和解碼數據。這對于后續分析和故障排除非常重要。

 5. 常見問題

 信號不穩定

如果您觀察到信號不穩定，請檢查探頭連接是否牢固，并確保接地良好。

  無法解碼信號

如果示波器無法解碼CAN信號，請確認您的觸發設置和時間基準是否正確。

通過以上步驟，您可以成功地將泰克DPO2012B示波器連接到CAN總線，并進行有效的信號分析。這將幫助您在汽車和工業自動化領域中更好地調試和優化系統性能。希望本文對您有所幫助，祝您在使用示波器時取得成功！
