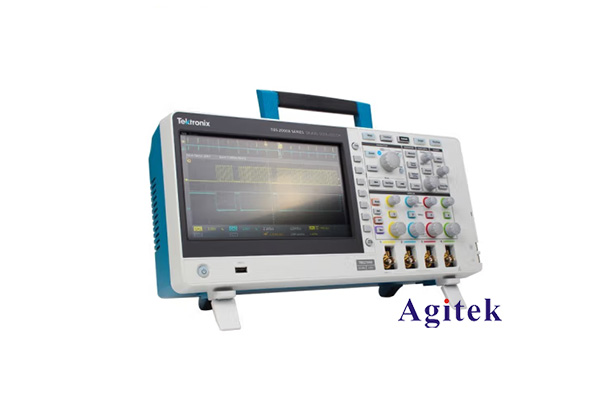

泰克示波器測量晶振頻率不準確的原因及解決方法

在高頻電子設備的研發和測試中，晶振頻率的準確測量至關重要。作為行業內領先的測試設備，泰克示波器被廣泛應用于各種電子測量場合。然而，有些用戶在使用泰克示波器測量晶振頻率時，可能會遇到測量結果不準確的問題。本文將探討這一現象的可能原因及其解決方案，幫助用戶提高測量精度。

一、晶振頻率測量的重要性

晶振是電子設備中用于提供穩定時鐘信號的關鍵組件，其頻率的準確性直接影響到整個電路的性能與穩定性。無論是通信設備、計算機還是其他電子產品，晶振頻率的偏差都可能導致信號失真、數據錯誤或設備故障。因此，確保晶振頻率的準確測量是每位工程師必須重視的問題。

二、泰克示波器測量晶振頻率不準確的原因

示波器帶寬不足

泰克示波器的帶寬規格直接影響其測量精度。如果示波器的帶寬不足以捕捉到晶振信號的高頻成分，測量結果可能會出現偏差。一般來說，選擇帶寬為待測頻率的五倍以上的示波器，可以更好地保證測量的準確性。

探頭影響

使用不合適的探頭也會導致測量誤差。探頭的阻抗、帶寬和衰減特性都可能影響到信號的完整性和準確性。建議使用高質量的示波器探頭，并確保其帶寬能夠覆蓋待測晶振的頻率。

觸發設置不當

示波器的觸發設置對信號的穩定性有很大影響。如果觸發電平設置不當，可能導致波形不穩定，從而影響頻率測量。確保觸發方式與信號特性相匹配，例如選擇邊沿觸發或脈沖觸發方式，可以提高測量的可靠性。

測量方法不當

在使用示波器測量頻率時，選擇合適的測量方法也非常關鍵。一般來說，使用示波器的頻率計功能可以獲得較為準確的頻率值。同時，觀察波形時，應確保至少捕獲多個周期，以便獲得穩定的數據。

環境干擾

外部環境的電磁干擾和噪聲也可能對頻率測量產生影響。建議在屏蔽環境中進行測量，或者使用示波器的濾波功能來減少干擾對測量結果的影響。

三、提高泰克示波器測量準確性的建議

選擇合適的設備

在購買示波器時，選擇具有較高帶寬和采樣率的型號，以滿足不同頻率信號的測量需求。

使用高質量探頭

選擇適合的探頭，確保其帶寬和阻抗匹配，同時定期檢查探頭的狀態，避免因探頭老化導致的測量誤差。

優化設置  次測量前，仔細調整示波器的觸發設置、垂直和水平刻度，確保獲得穩定的波形顯示。

多次測量取平均值

進行多次測量并取平均值，可以有效降低偶然差，提高測量的準確性。

定期校準

定期對示波器進行校準，以確保其測量精度，及時發現并修正潛在的問題。

泰克示波器在測量晶振頻率時，如果出現不準確的情況，往往是由設備本身、探頭、設置或環境等多方面因素造成的。通過合理的選擇設備、優化設置以及定期校準，用戶可以有效提高測的準確性，從而確保晶振頻率的穩定性和可靠性。希望本文能夠幫助到廣大工程師在實際工作中解決測量問題，提升工作效率。
