普源示波器怎么測波形參數？

在電子工程、科研實驗等領域，示波器是必不可少的測量儀器，它可以直觀地顯示信號的波形，并提供豐富的測量數據。普源示波器以其高性價比和豐富的功能，成為眾多工程師和科研人員的首選。本文將深入解析如何使用普源示波器測量各種波形參數，并分享一些測量技巧，幫助用戶充分發揮示波器的功能，提升測量效率和精度。

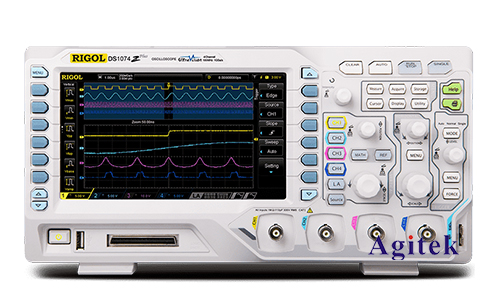

　　一、普源示波器界面介紹

　　在進行波形參數測量之前，了解普源示波器的界面布局和功能是至關重要的。

　　1.信號通道:普源示波器通常擁有多個信號通道，每個通道都有獨立的探頭連接端口和控制面板。通過控制面板，用戶可以設置通道的耦合模式（AC/DC）、垂直靈敏度（V/div）、垂直偏移（V）等參數，從而調整信號的顯示效果。

　　2.時間軸控制:時間軸控制面板負責設置水平靈敏度（s/div）、觸發模式、觸發電平等參數，用于調整波形的橫向顯示比例和觸發方式。

　　3.測量功能:普源示波器通常內置多種測量功能，如頻率、周期、幅值、占空比、相位、延遲時間等。用戶可以通過菜單或按鈕選擇所需測量功能，示波器會自動計算并顯示測量結果。

　　4.波形顯示區域:顯示區域是示波器最重要的部分，它以圖形方式展示信號波形。用戶可以根據需要調整顯示區域的亮度、對比度等參數，以獲得**的顯示效果。

　　二、常用的波形參數測量方法

　　1.頻率和周期測量:

　　頻率(f):表示信號在單位時間內完成振蕩的次數，單位為赫茲(Hz)。

　　周期(T):表示信號完成一次完整振蕩所需的時間，單位為秒(s)。

　　頻率和周期是互為倒數的關系，可以使用以下公式進行轉換:

　　`f=1/T`或者`T=1/f`

　　測量方法:

　　使用示波器的“頻率”測量功能，示波器會自動識別信號的頻率并顯示測量結果。

　　使用示波器的“光標”功能，選擇波形上的兩個相鄰峰值或谷值，測量這兩個點之間的水平距離，即為一個周期的長度。然后根據公式`f=1/T`計算信號的頻率。

　　2.幅值測量:

　　峰峰值(Vpp):表示信號波形最大值和最小值之間的差值，單位為伏特(V)。

　　峰值(Vp):表示信號波形從零點到峰值的距離，單位為伏特(V)。

　　有效值(Vrms):表示信號波形的有效值，單位為伏特(V)。

　　測量方法:

　　使用示波器的“光標”功能，選擇波形上的最高點和最低點，測量兩點之間的垂直距離，即為峰峰值。

　　使用示波器的“幅值”測量功能，示波器會自動識別信號的峰峰值、峰值或有效值并顯示測量結果。

　　3.占空比測量:

　　占空比(D):表示信號在周期內處于高電平的時間占整個周期的比例。

　　測量方法:

　　使用示波器的“光標”功能，選擇波形的高電平部分和整個周期，分別測量其時間長度。然后根據公式`D=高電平時間/周期`計算占空比。

　　使用示波器的“占空比”測量功能，示波器會自動識別信號的占空比并顯示測量結果。

　　4.相位和延遲時間測量:

　　相位(Φ):表示兩個相同頻率信號之間的相位差，單位為度(°)或弧度(rad)。

　　延遲時間(td):表示兩個相同頻率信號之間的時間差，單位為秒(s)。

　　測量方法:

　　使用示波器的“光標”功能，選擇兩個相同頻率信號的相同相位點，測量這兩個點之間的水平距離，即為延遲時間。然后根據公式`Φ=360td/T`計算相位差。

　　使用示波器的“相位”測量功能，示波器會自動識別兩個信號之間的相位差并顯示測量結果。

　　三、提高測量精度的小技巧

　　選擇合適的探頭:選擇與信號類型匹配的探頭，并確保探頭連接良好。

　　設置合適的探頭補償:使用探頭補償功能校正探頭帶來的誤差。

　　調整觸發設置:確保觸發設置合理，避免信號過度或不足。

　　使用光標測量:光標測量比自動測量更加靈活，可以更精確地測量波形參數。

　　避免干擾源:盡量遠離干擾源，避免信號被干擾。

　　進行多組測量:重復測量多次，并取平均值，以提高測量結果的可靠性。
