如何使用泰克示波器準確捕捉異常？

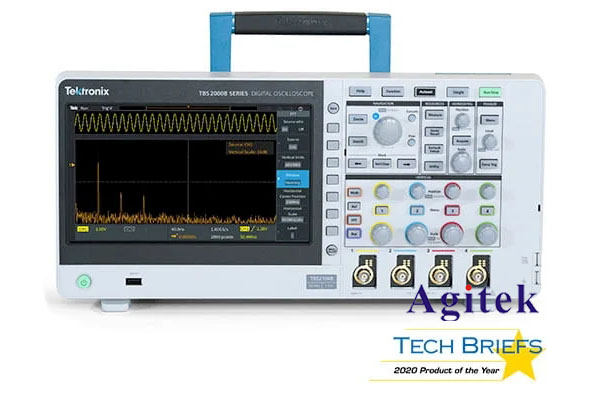

在現代電子設備的測試和故障排除過程中，示波器是必不可少的工具。特別是泰克（Tektronix）品牌的示波器以其高精度和多功能性在業界廣受歡迎。本文將探討如何有效利用泰克示波器準確捕捉電子設備中的異常信號。

 一、了解泰克示波器的基本功能

使用泰克示波器之前，首先需要了解其基本功能，包括：

1. 波形捕獲：示波器能夠實時顯示電壓隨時間變化的波形。

2. 觸發特性：通過設置觸發條件，可以捕獲特定信號的瞬態。

3. 測量功能：泰克示波器通常具備多種測量工具，如峰值、頻率、幅度等，幫助用戶分析波形特性。

 二、學習基本的操作步驟

在進行異常捕捉前，確保你掌握了以下基本操作：

1. 連接探頭：使用合適的探頭連接待測電路，確保探頭的接地和信號連接正確。

2. 選擇時間基準：調整時間基準設置，以便適當地觀察信號波形，通常從微秒到毫秒的范圍都需要嘗試。

3. 設置觸發：根據要捕捉的異常，設置合適的觸發模式（例如邊沿觸發、脈沖觸發等），使示波器在信號到達特定條件時開始采集數據。

 三、如何找到并捕獲異常信號

1. 確定常規工作狀態：首先記錄設備正常工作時的信號波形。這可以作為后續分析的基準。

2. 調整靈敏度設置：在捕捉異常時，適當調整輸入靈敏度（垂直刻度），能夠幫助你觀察到微小的信號變化。

3. 使用深度存儲：泰克示波器通常具備深度存儲能力，使你能夠捕捉更長時間范圍內的信號波形。在不引起信號丟失的情況下，展開觀察到的小異常。

4. 利用歷史波形功能：某些泰克示波器具有歷史波形記錄的功能，可以幫助你回放之前捕獲的波形，以此對比識別異常。

5. 多通道比較：在多通道示波器上，將多個信號同時比較，可以更容易地發現異常信號。通過檢查各個信號的相位、幅度差異，往往能更快找到問題根源。

 四、深入分析異常信號

捕獲異常后，可以進行更深入的分析：

1. FFT分析：利用示波器的快速傅里葉變換（FFT）功能，分析信號的頻譜成分，找到可能的噪聲和干擾源。

2. 測量波形特性：使用示波器自帶的測量工具，量化異常波形特性，比如幅度、頻率、上升/下降時間等。這些數據對于故障分析至關重要。

3. 波形存儲與導出：將異常波形保存并導出為圖片或數據文件，以便在后續的報告中使用，或分享給其他工程師進行協作分析。

準確捕捉和分析異常信號是電子設備測試中的重要環節，泰克示波器憑借其強大的功能和精準的測量能力，能夠幫助工程師高效且有效地完成這個任務。通過熟悉示波器的基本功能、以及掌握合適的操作步驟，結合深入分析的方法，可以迅速定位問題并制定解決方案。

希望本文對使用泰克示波器捕捉異常信號提供了一些實用的指導，助力你的電子實驗和工程項目。如果你希望深入學習示波器的應用技術，建議參加相關的培訓課程或查閱資格認證的學習資源，以不斷提升自己的技能水平。
