普源DG1022U信號發生器輸出脈沖方波的方法

在電子實驗和測試中，信號發生器是一個不可或缺的設備。普源DG1022U信號發生器以其出色的性能和多功能性，成為眾多工程師和電子愛好者的首選。本文將詳細介紹如何使用普源DG1022U信號發生器輸出脈沖方波，并分享一些實用技巧，以幫助你更好地掌握該設備。

 一、普源DG1022U信號發生器簡介

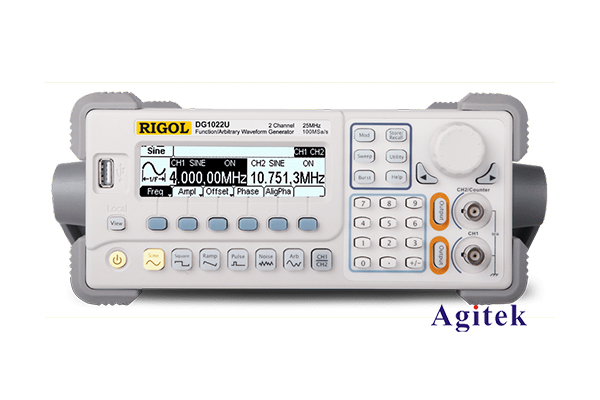

普源DG1022U是一款高性能的雙通道數字信號發生器，具備20MHz的頻率范圍和多種波形生成能力。其主要功能包括正弦波、方波、三角波、鋸齒波等，支持脈沖寬度調制(PWM)和頻率、幅度調制等特性，非常適合用于各種電子實驗室和設備測試。

 二、脈沖方波的基本概念

脈沖方波是一種具有快速上升和下降邊緣的波形，通常用于觸發其他電子設備或作為時鐘信號。其特點是具有明確的高電平和低電平，能夠在頻率和占空比上進行調節。

 三、設置普源DG1022U輸出脈沖方波的步驟

以下是使用普源DG1022U信號發生器輸出脈沖方波的詳細步驟：

1. 打開設備：首先，將普源DG1022U信號發生器連接到電源并打開設備。

2. 進入波形選擇：在設備的主界面上，選擇“Waveform”（波形）選項。使用旋鈕或按鍵選擇“Pulse”（脈沖）波形。

3. 設置頻率：在“Pulse”波形模式下，可以通過旋鈕或輸入框設置輸出的頻率。例如，將頻率設置為1kHz。

4. 調整占空比：占空比決定了脈沖的高電平與低電平的比例。可通過旋鈕或參數輸入窗口設置占空比，常見的占空比設置為50%，但可以根據實際需求調整。

5. 設置輸出幅度：設置輸出的電壓幅度，例如，選擇5V作為脈沖的高電平輸出。調節輸出幅度的參數可以確保與被測試電路的兼容性。

6. 啟動輸出：完成以上設置后，可以按下“Output On/Off”按鈕開啟輸出功能，此時設備將開始輸出設置好的脈沖方波。

7. 監測輸出波形：使用示波器或其他監測設備觀察輸出波形，確保其符合要求。可以根據示波器的顯示進一步調整頻率和幅度。

 四、注意事項

在使用普源DG1022U信號發生器輸出脈沖方波時，需要注意以下幾點：

- 負載匹配：確保信號發生器的輸出端口連接的負載符合設備的規格，以防止損壞設備。

- 頻率及幅度范圍：在設置頻率和幅度時，請務必遵循普源DG1022U的規格說明書，以確保設備在安全范圍內操作。

- 定期校準：為了確保信號的準確性，建議定期對設備進行校準。

普源DG1022U信號發生器是一款功能強大的電子測試設備，通過簡單的設置，你可以輕松輸出穩定的脈沖方波。掌握設備的操作方法后，你將能夠更高效地進行電子實驗與設備調試。希望本文對您在使用普源DG1022U信號發生器輸出脈沖方波的過程中提供了幫助。如果您還有其他問題或需進一步了解的內容，請隨時聯系技術支持或查閱設備手冊。

通過合理運用普源DG1022U信號發生器，您將能夠提高工作效率，提升電子實驗的準確性和可靠性。
