泰克MSO58B示波器如何測脈沖信號？

在電子測試與測量中，脈沖信號的分析至關重要。脈沖信號廣泛應用于數字通信、信號處理及嵌入式系統中。為了準確測量和分析這些信號，選擇一款高性能的示波器是非常必要的。泰克（Tektronix）作為示波器領域的領導者，其MSO58B示波器憑借強大的功能和靈活的測量能力，成為工程師們的首選。本文將詳細介紹如何使用泰克MSO58B示波器測量脈沖信號。

1. 泰克MSO58B示波器概述

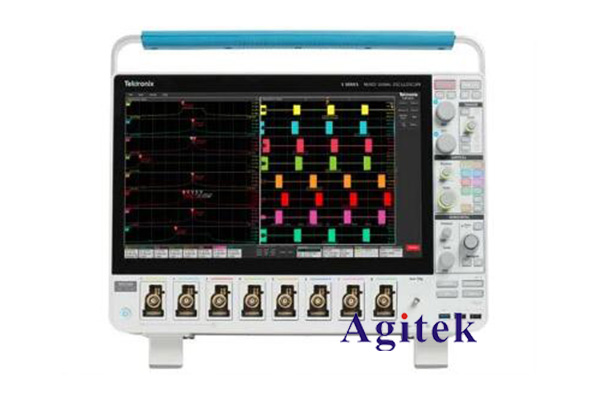

泰克MSO58B是一款具有8個通道的混合信號示波器，帶寬高達1GHz，采樣率可達5GS/s。它能夠同時處理模擬信號和數字信號，適合各種復雜信號的測量需求。MSO58B配備了豐富的觸發和分析功能，使其在測量脈沖信號時，能夠提供準確的結果。

2. 準備工作

在進行脈沖信號測量前，需做好以下準備工作：

2.1 連接探頭

使用適合的示波器探頭連接到待測脈沖信號源。確保探頭的帶寬能夠覆蓋所測信號的頻率范圍，并在連接時注意信號的接地。

2.2 設置示波器

打開MSO58B示波器后，根據需要進行基本設置：

選擇通道：選擇與探頭連接的通道，通常選擇通道1。

垂直設置：根據脈沖信號的幅度調整垂直靈敏度，確保信號在屏幕上清晰可見。

水平設置：調整時間基準，使脈沖信號的周期在屏幕上完整顯示。

3. 測量脈沖信號

3.1 觸發設置

脈沖信號的測量需要穩定的觸發信號。MSO58B提供多種觸發模式，以下是設置觸發的步驟：

選擇觸發類型：在觸發菜單中選擇邊沿觸發（Edge Trigger），適合脈沖信號的測量。

設置觸發電平：根據脈沖的幅度設置觸發電平，確保示波器在每個脈沖到達時能夠觸發。

選擇觸發邊沿：選擇上升沿或下降沿觸發，通常脈沖信號的上升沿更容易捕捉。

3.2 觀察波形

在完成觸發設置后，觀察示波器屏幕上的波形：

波形特征：檢查脈沖的幅度、寬度、周期等特征。

重復性：如果脈沖信號是周期性的，可以觀察多個周期的波形，確保信號的一致性。

4. 分析脈沖信號

使用MSO58B的分析功能，可以對脈沖信號進行深入分析：

4.1 測量工具

利用示波器內置的測量工具，可以輕松測量脈沖的參數，例如：

脈沖寬度：測量高電平或低電平持續時間。

上升時間與下降時間：分析脈沖的上升和下降速度。

周期與頻率：計算脈沖的周期和頻率。

4.2 FFT分析

如果需要分析脈沖信號的頻譜，可以使用MSO58B的快速傅里葉變換（FFT）功能。這將有助于識別信號中的頻率成分及其幅度。

5. 保存與導出數據

完成測量后，可以將波形數據保存到示波器內部或導出到USB設備。MSO58B支持多種文件格式，方便后續的分析與報告生成。

泰克MSO58B示波器憑借其強大的功能，能夠輕松測量和分析脈沖信號。通過合理的設置與使用，工程師們可以快速獲取脈沖信號的各項參數，深入理解其特性。無論是在研發還是故障排查中，MSO58B都是一款不可或缺的工具。希望本文能為您在使用泰克MSO58B示波器測量脈沖信號時提供有價值的參考。
