普源MSO7054示波器測試脈沖電壓的全面指南

在現代電子工程領域，示波器是不可或缺的測試工具之一。尤其是在測試和分析脈沖電壓時，選擇一款性能優越的示波器至關重要。普源MSO7054示波器憑借其卓越的性能和多功能性，成為了眾多工程師的理想選擇。本文將深入探討如何使用普源MSO7054示波器進行脈沖電壓測試，并提供相關的使用技巧和注意事項。

什么是脈沖電壓？

脈沖電壓是指在短時間內迅速上升和下降的電壓信號，通常用于數字電路、射頻電路等領域。脈沖信號的特性包括幅度、頻率、占空比等，這些參數對電路的性能有著重要影響。因此，準確測量和分析脈沖電壓信號顯得尤為重要。

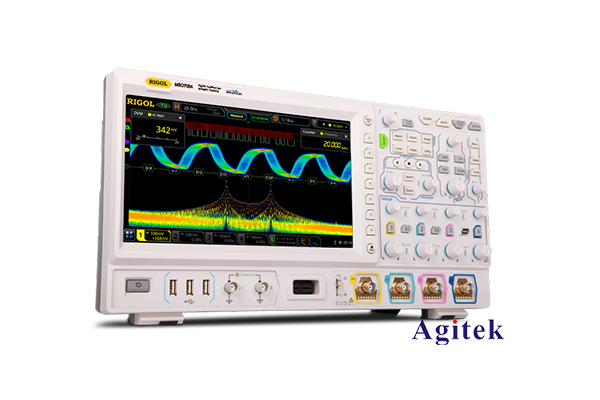

普源MSO7054示波器簡介

普源MSO7054是一款高性能的混合信號示波器，具備強大的數據采集能力和多種分析功能。其主要特點包括：

高帶寬：MSO7054的帶寬可達500MHz，能夠準確捕捉高速脈沖信號。

高采樣率：最高可以達到5GSa/s的實時采樣率，確保信號細節的完整捕捉。

多通道輸入：支持多達4個模擬通道和16個數字通道，方便同時觀察模擬信號和數字信號。

豐富的分析功能：內置多種波形分析和觸發功能，便于用戶對脈沖信號進行深入分析。

測試脈沖電壓的步驟

1. 連接示波器探頭

首先，選擇合適的示波器探頭，并將其連接到待測電路的脈沖輸出端。確保探頭的衰減比設置與示波器的輸入設置相匹配，以避免信號失真。

2. 調整示波器設置

打開普源MSO7054示波器，進入主界面后，進行以下設置：

時間基準：根據脈沖信號的頻率設置合適的時間基準，以確保可以看到完整的脈沖波形。

垂直靈敏度：根據待測脈沖的幅度調整垂直靈敏度，以便清晰顯示波形。

觸發設置：選擇合適的觸發模式（如邊沿觸發），并設置觸發電平，以便穩定顯示脈沖波形。

3. 觀察和分析脈沖波形

在調整好設置后，觀察示波器屏幕上的波形。通過使用示波器的測量工具，可以快速獲取脈沖的幅度、周期、頻率和占空比等參數。

4. 數據記錄與分析

普源MSO7054示波器支持將測試結果導出為圖像或數據文件，方便后續的分析和報告制作。用戶可以利用示波器內置的數學運算功能，對波形進行進一步的分析。

注意事項

探頭補償：在使用示波器探頭之前，務必進行探頭的補償調整，以確保測量的準確性。

地線連接：確保示波器的地線與待測電路的地線正確連接，以避免測量誤差和設備損壞。

環境干擾：在高頻脈沖測試中，注意環境中的電磁干擾可能影響測量結果，必要時可以采取屏蔽措施。

普源MSO7054示波器是一款功能強大的測試工具，適用于各種脈沖電壓的測量與分析。通過合理的設置，工程師可以高效地獲取所需數據，為電路設計和故障排查提供支持。在電子測試領域，掌握示波器的使用技巧，將大大提高工作效率和測試準確性。無論是初學者還是資深工程師，普源MSO7054都能滿足其對高品質測試的需求。
