泰克MDO32混合域示波器測量直流信號的指南

在現代電子測試中，示波器是不可或缺的工具。泰克MDO32混合域示波器以其強大的功能和靈活的測量能力，成為了工程師們的首選設備之一。本文將詳細介紹如何使用泰克MDO32示波器來測量直流信號，并提供一些實用的技巧和建議。

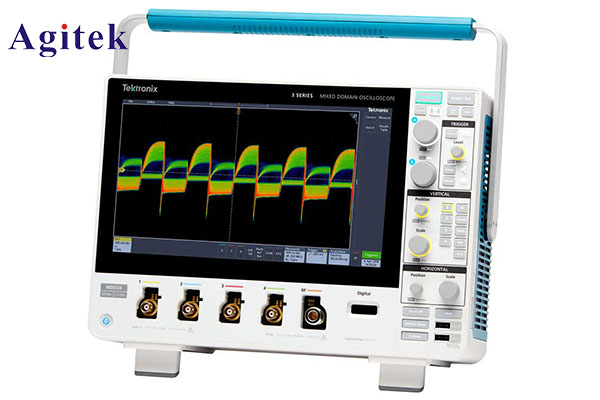

1. 了解泰克MDO32混合域示波器

泰克MDO32是一款多功能示波器，具有模擬、數字和頻譜分析的能力。它的高帶寬和高采樣率使其能夠精準捕捉信號的細節。除了傳統的示波器功能外，MDO32還支持頻譜分析和邏輯分析，適用于各種復雜的信號測量需求。

2. 準備工作

在進行直流測量之前，確保示波器和待測電路的準備工作到位：

選擇合適的探頭：使用泰克提供的高質量探頭，以確保測量的準確性。探頭的衰減比（如1X或10X）會影響測量結果。

連接電源：確保示波器連接到穩定的電源，以避免測量過程中的干擾。

校準設備：在測量前，建議對示波器進行校準，以確保其處于最佳狀態。

3. 設置示波器

3.1 選擇測量通道

打開泰克MDO32示波器，選擇一個通道（如CH1）進行直流測量。在主界面上，點擊所選通道的設置，確保其處于“DC”模式。

3.2 調整垂直刻度

根據待測直流信號的幅值，調整垂直刻度（Volts/Div）。如果信號幅值較小，可以選擇較高的刻度（例如，50mV/Div）；如果信號幅值較大，則選擇較低的刻度（例如，2V/Div）。

3.3 設置時間基準

對于直流信號，時間基準的設置并不需要太高的采樣率。可以將時間基準設置為較長的時間范圍（例如，1s/Div），以便能夠穩定觀察信號。

4. 測量直流信號

4.1 連接探頭

將探頭連接到待測直流信號的輸出端，確保良好的連接。可以使用夾子或者鉗子來夾住測試點，以減少接觸不良的可能性。

4.2 觀察信號

在示波器的屏幕上觀察信號波形。對于直流信號，你應該看到一條水平線，表示信號的直流電壓值。通過調節垂直和水平設置，可以使信號顯示得更加清晰。

4.3 進行測量

泰克MDO32提供多種測量工具，可以直接在屏幕上顯示信號的直流電壓值。使用測量工具，選擇“電壓”選項，顯示峰值、平均值或有效值等信息。

5. 保存和分析數據

在完成測量后，可以使用示波器的存儲功能保存波形數據。MDO32支持將數據導出為多種格式，方便后續分析和報告生成。

6. 常見問題與解決方案

6.1 信號不穩定

如果觀察到的信號波形不穩定，可能是由于接觸不良或電源干擾。檢查探頭連接，確保良好接觸，同時避免在干擾源附近進行測量。

6.2 測量值不準確

確保選擇正確的探頭衰減比，并根據實際信號幅值調整垂直刻度。如果仍然不準確，可以嘗試重新校準設備。

使用泰克MDO32混合域示波器測量直流信號是一個簡單而有效的過程。通過合理的設置和技巧，工程師可以快速而準確地獲得所需的數據。希望這篇文章能夠幫助您更好地掌握MDO32的使用，為您的電子測試工作提供支持。如果您有任何疑問，請隨時參考泰克的用戶手冊或在線咨詢西安安泰測試官網。
