泰克MSO22示波器怎么測量波形頻率？

在現代電子測試與測量領域，示波器是必不可少的工具之一。泰克（Tektronix）作為示波器領域的領導者，其MSO22系列示波器憑借其強大的功能和易用性，受到廣大工程師和技術人員的青睞。本文將詳細介紹如何使用泰克MSO22示波器測量波形頻率，并提供一些實用的技巧和建議。

什么是波形頻率？

波形頻率是指單位時間內波形重復的次數，通常以赫茲（Hz）為單位。在電子設備中，頻率是一個重要的參數，它直接影響到設備的性能和工作狀態。了解如何準確測量波形頻率，可以幫助工程師評估電路性能、排查故障和優化設計。

泰克MSO22示波器的基本功能

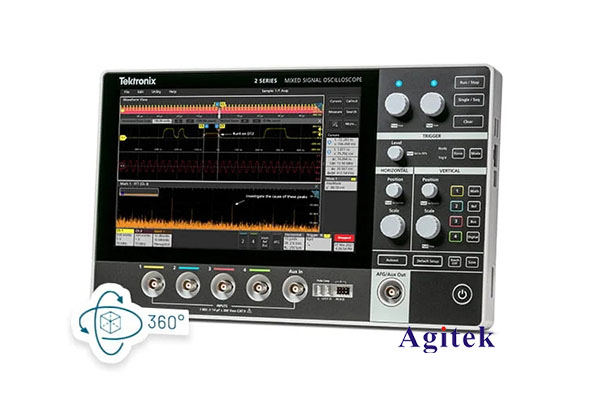

泰克MSO22示波器是一款集成了多種功能的儀器，除了常規的波形捕捉外，它還支持多通道輸入、數據分析、觸發設置等高級功能。其直觀的用戶界面和觸摸屏操作，使得頻率測量變得簡單易行。

如何使用泰克MSO22示波器測量波形頻率？

步驟一：連接探頭

首先，將泰克MSO22示波器的探頭連接到待測電路的輸出端。確保探頭連接穩固，以避免測量誤差。示波器通常會提供多個通道，您可以選擇使用單通道或多通道進行測量。

步驟二：設置示波器

打開示波器：按下電源按鈕，啟動泰克MSO22示波器。

選擇通道：使用示波器面板上的通道選擇按鈕，選擇您所連接的通道。

調整垂直和水平設置：根據待測波形的幅度和頻率，調整垂直（電壓）和水平（時間）設置，以便清晰地顯示波形。

步驟三：測量波形頻率

選擇測量工具：在示波器的主界面上，找到“測量”選項。MSO22示波器提供了多種測量功能，包括頻率、周期、幅度等。

選擇頻率測量：在測量菜單中，選擇“頻率”選項。示波器將自動計算并顯示當前波形的頻率值。

查看結果：在屏幕上，您將看到顯示的頻率值，單位為赫茲（Hz）。如果需要，可以記錄下該數值用于后續分析。

步驟四：使用光標進行精確測量（可選）

如果您需要更高精度的頻率測量，MSO22示波器還支持使用光標功能。您可以手動移動光標到波形的上升沿和下降沿，從而精確測量周期，并計算頻率。具體操作如下：

打開光標功能：在測量菜單中選擇“光標”選項。

移動光標：使用觸摸屏或旋鈕調整光標位置，確保光標準確對齊到波形的關鍵點。

查看測量結果：示波器將自動計算并顯示周期和頻率。

步驟五：保存和導出數據（可選）

完成測量后，您可以選擇保存波形和測量結果。泰克MSO22示波器支持將數據導出到USB驅動器，方便后續分析和報告生成。

實用技巧

選擇合適的探頭：根據待測信號的頻率和幅度選擇合適的探頭，以確保測量的準確性。

定期校準示波器：為了保持測量精度，建議定期對示波器進行校準。

多通道比較：如果可能，利用MSO22的多通道功能，可以同時觀察和比較多個信號的頻率，便于分析電路的工作狀態。

使用泰克MSO22示波器測量波形頻率是一個簡單而有效的過程。通過上述步驟，您可以快速獲取準確的頻率值，為您的電子設計和故障排查提供有力支持。掌握示波器的使用技巧，將為您的工作帶來極大的便利。希望本文能夠幫助您更好地利用泰克MSO22示波器，提升您的測試與測量效率。
