RIGOL普源DS70504示波器測量電源過沖的全面指南

在現代電子設備中，電源過沖是一個常見的問題，可能會對設備的性能和穩定性造成影響。為了有效測量和分析電源過沖，RIGOL普源DS70504示波器成為了工程師和技術人員的理想選擇。本文將詳細介紹如何使用DS70504示波器測量電源過沖，幫助您更好地理解其特性及應用。

什么是電源過沖？

電源過沖是指在電源電壓上升過程中，瞬時電壓超過了設定的最大值。這種現象通常會在開關電源、直流-直流轉換器和其他電源設備中出現。電源過沖不僅可能損壞電子元件，還可能導致設備性能不穩定。因此，準確測量電源過沖對于電源設計和調試至關重要。

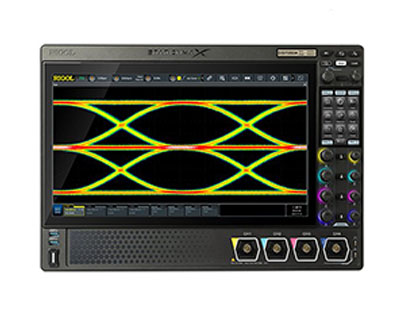

RIGOL普源DS70504示波器簡介

RIGOL普源DS70504示波器是一款高性能的數字示波器，具備強大的信號捕捉和分析能力。其主要特點包括：

高帶寬：DS70504提供高達500MHz的帶寬，適合多種應用場景。

高采樣率：最高可達5GSa/s的實時采樣率，能夠捕捉瞬態信號。

深存儲：具有高達140Mpts的存儲深度，能夠記錄長時間的信號波形。

豐富的觸發功能：支持多種觸發模式，便于捕捉和分析電源過沖現象。

如何使用DS70504測量電源過沖？

步驟一：準備工作

在進行電源過沖測量前，確保示波器和待測電源系統處于良好的工作狀態。連接示波器的探頭到電源輸出端，確保探頭的接地良好，以避免地環路干擾。

步驟二：設置示波器

選擇通道：打開RIGOL DS70504示波器，選擇一個通道（如CH1）進行測量。

調整垂直設置：根據電源的輸出電壓范圍，調整垂直靈敏度（如2V/div），以確保能夠清晰顯示信號。

設置時間基準：根據電源開關頻率設置合適的時間基準（如10ms/div），以便能夠觀察到過沖現象。

觸發設置：選擇邊沿觸發模式，設置觸發電平略高于正常輸出電壓，以便捕捉到過沖波形。

步驟三：開始測量

確保所有設置正確后，開始測量。觀察示波器屏幕上的波形，您應該能夠看到電源在開啟或負載變化時的電壓變化情況。注意觀察是否出現瞬時電壓超過目標值的情況，這就是電源過沖。

步驟四：記錄和分析波形

使用示波器的儲功能將波形記錄下來。RIGOL DS70504支持多種波形分析功能，如測量電壓峰值、過沖幅度和持續時間等。這些數據將為您進一步分析電源設計提供依據。

步驟五：優化電源設計

根據測量結果，您可以識別電源過沖的原因，例如設計不當、元件選擇不佳等。結合示波器提供的分析數據，調整電源電路設計，以降低過沖現象，提高系統的穩定性。

使用RIGOL普源DS70504示波器測量電源過沖是一個簡單而有效的過程。通過準確的設置和細致的分析，您可以識別和解決電源過沖問題，從而提高電子設備的性能和可靠性。無論您是電子工程師還是技術人員，DS70504都將成為您工作中的得力助手。通過不斷的實踐，您將能夠充分發揮示波器的潛力，為您的電源設計提供更強大的支持。
