源表軟件AT-SourceMeter簡介及用法介紹

在電子測量行業的日常中我們經常會用源表來測量各類電壓、電流，那么你是否聽說過或使用過源表軟件呢？

沒接觸過的同學可能要問什么是源表軟件？

源表軟件又叫源表測試軟件或源表的上位機程控軟件，它的主要功能是對源表測量到的數據和圖像進行自動化采集儲存，對試驗數據進行自動參數配置。

源表測試軟件由哪些模塊組成？

源表測試軟件由儀器連接模塊、全局參數設置模塊、數據存儲模塊、數據測試模塊（掃描、掃描緩存、橫定輸出、阻變、函數波形）和數據分析模塊等5個模塊組成。

因為源表測量的數值位數小，而且數據比較多，手動記錄的話費時費力，還容易出錯，所以源表測試軟件主要是節省了繁瑣的數據調整和記錄的過程，提升試驗效率。

雖然手動也可以采集記錄，但是面對大量的高精度數據源表軟件還是非常好用的。比如某個試驗需要測試的數據眾多，就需要2個人記錄測試一整天時間，而使用源表測試軟件就可以自動化調整參數配置，數據也無需手動記錄、儲存，試驗僅需幾個小時就會完成，大大縮短測試時間和精力。

而西安安泰測試的AT-SourceMeter源表程控軟件就是源表軟件中的比較好用的一款。

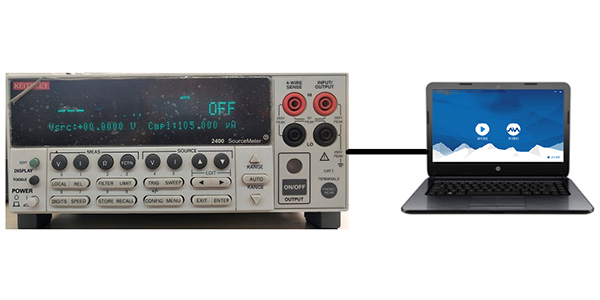

首先 ，它同時可以兼容吉時利源表中 2400 、2450和2600 系列，而且適配USB、RS232、LAN 或者 GPIB 幾乎全部的連接方式。NS-SourceMeter源表程控軟件不僅可以實現普通軟件的數據收集儲存功能，它還支持連續循環掃描、數據對比以及濾波等功能，使用時十分方便，功能齊全同時它的性價比也很高，整體對企業的試驗效率提升十分明顯。

源表軟件該如何使用呢？

1.打開軟件后，首先進入軟件的主界面，包括儀器連接模塊、左側中間是全局參數配置界面（濾波器、源范圍、測量范圍）、左側下方是數據存儲界面、右側是測試模塊界面（掃描、掃描緩存、恒定輸出、阻變、函數波形、分析）默認打開是掃描模塊。

2.界面的左上方為儀器連接模塊，首先需要選擇通訊端口（串口、LAN口、USB、GPIB），選擇完通訊端口后，對應的比特率會顯示出來，點擊連接按鈕，儀器連接成功會顯示綠色。

3.界面左側為全局參數配置，濾波器按鈕開啟后選擇類型和濾波個數，若不需要濾波器則點擊關閉按鈕，然后選擇源范圍和測量范圍的自動量程是否開啟（2400、2450源表系列，推薦源范圍和測量范圍自動；2600在掃描緩存模式下只能采用手動測量模式），輸入積分時間和市電頻率（一般默認即可）。

4. 選擇數據存儲路徑后，選擇是否自動存儲。點擊保存參數按鈕，可保存當前配置的全局參數及測試模塊參數（選擇不同的模塊，配置不同的參數）。點擊參數調用按鈕，可以選擇已經配置好的參數。

5.在軟件界面中進行試驗的具體參數設置，選擇接線方式（二線法、四線法），掃描模式（從起點到終點單項掃描、從起點到終點循環掃描、從零點開始循環掃描），傳感器模式、輸出測試通道（通道、輸出類型、起點電壓、終點電壓、掃描步長、電流限制、測量間隔、循環間隔、循環次數）

在智能化、自動化的電測試驗中，儀器的上位機軟件現在也十分常見，而搭配對于的軟件對于企業來說是事半功倍的事情，所以目前國內的儀器軟件發展也十分的迅速，選擇一款適合的軟件也十分重要。而目前NS-SourceMeter源表程控軟件支持免費試用，可直接在西安安泰測試官網申請獲得授權碼。
