是德矢量網絡分析儀如何測功放信號？

 在現代通訊和電子工程領域，功率放大器（功放）是重要的組成部分，廣泛應用于無線電、音頻、視頻以及各種信號處理系統中。為了確保功放的性能，精確的測量其輸出信號至關重要。是德矢量網絡分析儀（VNA）是一種強大的測試工具，能夠高效地測量和分析功放信號的特性。本文將探討是德矢量網絡分析儀的工作原理及其在測量功放信號時的應用。

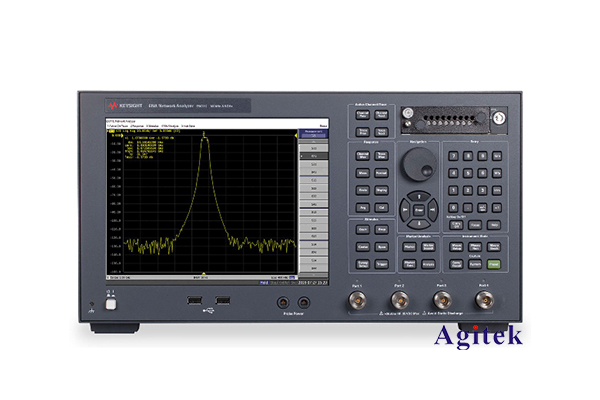

 1. 是德矢量網絡分析儀簡介

是德矢量網絡分析儀（VNA）是一種用于高頻電路的測量設備，能夠同時測量多個輸入和輸出端口的反射和傳輸特性。其主要功能是提供復雜的阻抗分析、增益測量、相位響應測試，以及其他相關參數的評估。由于其高精度和高頻性能，VNA在無線通訊、雷達及其他高頻應用中得到廣泛應用。

 2. 功放信號的特性

功放的主要功能是放大輸入信號，以驅動負載（如揚聲器、天線等）。在測量功放信號時，主要關注以下幾個參數：

- 增益：描述功放信號放大程度的指標，通常以分貝（dB）表示。

- 輸入和輸出阻抗：影響功放與其他電路的匹配度，進而影響功放性能。

- 非線性失真：在放大過程中，輸入信號可能發生失真，導致輸出信號不再是輸入信號的簡單放大。

- 頻率響應：功放在不同頻率下的表現，通常較低頻和高頻下的增益會有所變化。

 3. 測量流程

 3.1 準備工作

在使用是德矢量網絡分析儀之前，需要進行以下準備：

- 設備連接：確保VNA與功放之間的連接良好，使用適配器和測試線纜時要注意阻抗匹配。

- 校準設備：使用標準校準工具進行VNA的校準，以確保測量的準確性。常見的校準方式包括短路、開路、負載等。

 3.2 測量設置

- 選擇測量參數：在VNA上選擇要測量的參數，如S參數（散射參數），通常包括S11（輸入反射系數）和S21（傳輸增益）。

- 設定頻率范圍：根據功放的工作頻率范圍設置VNA的測量頻率，確保包含功放的工作頻率。

 3.3 測量過程

- 輸入信號：向功放輸入一個已知的測試信號，通常是正弦波信號。

- 記錄數據：VNA會自動記錄輸入和輸出端口的信號特性，生成響應數據。

- 分析結果：根據測量結果分析功放的增益、相位、阻抗等參數，評估其性能。

 4. 數據分析與后處理

通過VNA提供的測量數據，可以進行進一步分析，比如：

- 增益圖：繪制功放在不同頻率下的增益圖，幫助識別最佳工作頻率。

- 相位響應：分析相位響應，檢查是否存在相位失真。

- 失真分析：對非線性失真進行評估，確保功放輸出信號的質量。

是德矢量網絡分析儀在功放信號的測量中發揮了重要作用，其高精度和靈活性使其成為電子工程師的理想選擇。通過對功放的增益、相位、阻抗等參數的測試與分析，可以有效提高功放的性能，確保其在各種應用中的可靠性和穩定性。隨著科技的發展，VNA的應用將會越來越廣泛，為實現更高效的信號處理提供重要支撐。

在進行功放測試時，選擇合適的工具和方法至關重要，是德矢量網絡分析儀無疑是保障測量精度和設備性能的重要助手。
