如何使用是德E5061B矢量網絡分析儀測量相位差 ？

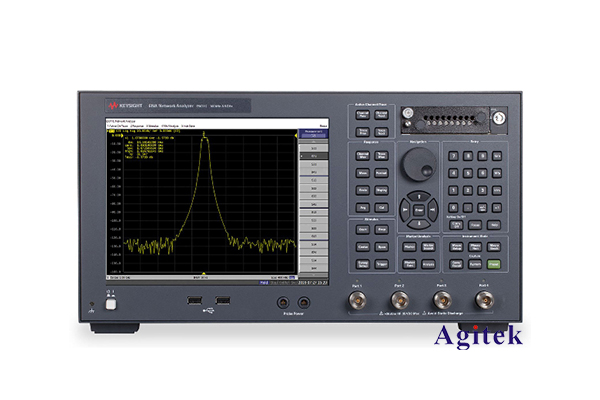

是德E5061B矢量網絡分析儀（VNA）是一款高度精確的測試設備，廣泛應用于射頻（RF）和微波領域的網絡分析。其強大的測量能力使得工程師和研究人員能夠有效地進行相應的電氣特性分析。本篇文章將詳細介紹如何使用是德E5061B矢量網絡分析儀來測量相位差，以及相關的設置和注意事項。

 1. 什么是相位差？

相位差是指在周期性信號中，由于時間延遲或信號傳播速度不同，兩個信號之間的相位角差。相位差的測量對于理解信號的動態特性、辨別信號的時延及其他電特性十分重要。在通信系統、雷達、傳感器和其他射頻應用中，相位差的準確測量是設計和優化的關鍵。

 2. E5061B的功能概述

是德E5061B矢量網絡分析儀具有多種功能，支持反射和傳輸測量，能夠獲取寬頻范圍內的S參數（散射參數）。它的相位測量能力使其能夠用于測量相位差，尤其是在復雜的網絡組件中。其內置的圖形用戶界面（GUI）便于快速設置和分析測量結果。

 3. 測量相位差的步驟

 3.1 準備工作

首先，確保E5061B矢量網絡分析儀的基準設置正確，連接用戶的測試電路或設備。通過適當的測試夾具連接被測設備，確保連接良好，防止信號損耗。

 3.2 設置測量參數

1. 啟動設備：打開E5061B設備，等待系統自檢完畢。

2. 選擇測量模式：進入主菜單，選擇“S參數測量”。根據需要，選擇反射（S11或S22）或傳輸（S21或S12）測試模式。

3. 配置頻率范圍：根據待測設備的工作頻率，設置合適的頻率范圍和步進頻率。例如，如果測量的是一個工作在2.45 GHz的設備，可以設置頻率范圍為1 GHz到3 GHz。

4. 校準儀器：在正式測量之前，為了確保測量精度，進行適當的校準。選擇“校準”菜單，按照提示進行零點校準和標準件校準。

 3.3 進行測量

在完成設置和校準后，可以開始實際測量。

1. 啟動測量：選擇“測量開始”，儀器將自動掃描設定的頻率范圍并記錄S參數。

2. 查看結果：測量完成后，在顯示屏上查看S參數的結果。在“Trace”菜單中，可以選擇相位（Phase）選項，顯示出相位差圖。

3. 分析數據：利用E5061B內置的數據分析工具，觀察和分析相位差隨頻率變化的趨勢?？梢詫祿С龅诫娔X，進行更深入的分析。

 4. 注意事項

在使用是德E5061B測量相位差時，需要注意以下幾點：

- 連接問題：確保所有連接穩固，避免松動或短路，防止測量誤差。

- 環境因素：保持測試環境的溫度和濕度穩定，溫度變化會影響測量結果。

- 設備性質：了解被測設備的特性，尤其是阻抗匹配，避免由于失配造成的反射損失。

是德E5061B矢量網絡分析儀是一款強大的工具，其相位差測量能力為射頻工程師和研究人員提供了精確的數據支持。通過正確的設置和注意細節，用戶可以有效地測量和分析相位差，從而優化電路設計和提高系統性能。如果您對使用E5061B進行相位差測量有任何疑問或需要進一步的信息，歡迎隨時與我們聯系。
