Keithley靜電計6517B三極管放大倍數測試的步驟與要點

　　在電子工程領域，三極管作為重要的放大元件，廣泛應用于各種電子電路中。為了確保三極管的工作性能和穩定性，測試其放大倍數是一個至關重要的環節。Keithley靜電計6517B是一款高精度的電氣測試儀器，其在測量三極管的放大倍數（通常是直流放大倍數hFE）時，具有極高的準確度和便捷性。本文將深入探討如何使用Keithley靜電計6517B進行三極管放大倍數測試，幫助您提升測試效率和精度。

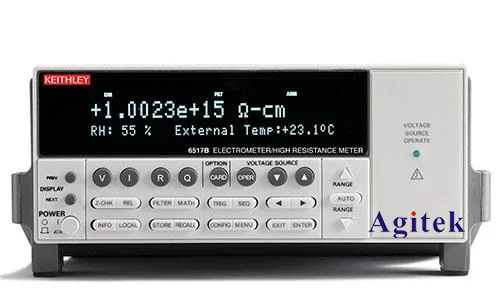

　　1.Keithley靜電計6517B簡介

　　Keithley6517B是市面上備受推崇的高精度電氣測試儀器，廣泛應用于半導體、電子元器件的測試和分析。其主要功能包括電流、電壓的測量和源測量能力，尤其在低電流測量和高阻抗測試方面表現出色。由于其優秀的精度和可靠性，6517B被廣泛用于三極管、二極管以及其他電子元件的性能測試。

　　2.測試準備工作

　　在開始使用Keithley靜電計6517B進行三極管放大倍數測試之前，首先要進行一些準備工作。以下是關鍵的測試準備步驟：

　　選擇合適的三極管：測試前要確認被測試的三極管類型（如NPN或PNP）以及其技術參數。這是因為不同類型的三極管其工作特性可能會有所不同，因此測試參數的設定需要有所區分。

　　連接測試線：在進行三極管放大倍數測試時，必須確保測試線的連接正確。Keithley靜電計6517B提供了多個測試端口，測試時需將三極管的基極、集電極和發射極正確連接到相應的測試端口。通常，集電極連接到測試儀的正端，發射極連接到負端，基極則用于控制電流的輸入。

　　設定測試參數：在進行三極管的放大倍數測試時，測試參數的設置尤為重要。Keithley靜電計6517B提供了精細的電流源和電壓源設置選項。測試時需要設定適合的基極電流，以確保能夠有效地測量到集電極電流的變化。

　　3.測試步驟

　　使用Keithley6517B進行三極管放大倍數測試的步驟可以分為以下幾個主要環節：

　　設定基極電流：通過Keithley靜電計6517B設定一個適當?shù)幕鶚O電流（通常為幾十微安到幾毫安），以保證三極管處于放大區工作。此時，靜電計將向三極管的基極施加一個已知的電流值。

　　測量集電極電流：隨著基極電流的變化，三極管會響應不同的集電極電流變化。通過靜電計測量集電極電流，并記錄數據。此時，注意確保測量的集電極電流在三極管的工作范圍內，避免超出其最大承受范圍，導致測試結果不準確或損壞三極管。

　　計算放大倍數：一旦測量到集電極電流，就可以通過計算得出三極管的放大倍數hFE。公式為：

　　hFE=frac{IC}{IB}

　　其中，(IC)是集電極電流，(IB)是基極電流。通過這個公式可以得出三極管的放大倍數，進一步評估其工作性能。

　　4.注意事項

　　三極管的狀態：在測試前，要確保三極管未受損，并且處于正確的工作狀態。如果三極管有問題，測試結果可能不準確。

　　電流設定：基極電流的設定要謹慎，過高的基極電流可能導致三極管進入飽和區，影響測試結果；過低的電流可能導致三極管無法正常工作。

　　精度校準：使用靜電計進行測試時，確保儀器的校準工作已完成，并且儀器的設置符合要求，以確保測試的準確性。
