Keithley靜電計6514三極管開關時間測試的要點

　　在電子測試與測量領域，精確的開關時間測試對于評估三極管的性能至關重要。作為一款業界廣泛應用的高精度儀器，Keithley靜電計6514不僅可以用于靜電測試，還可以用于測量三極管等器件的開關時間。這對于從事電子設備研發與質量控制的工程師來說，無疑是一個得心應手的工具。

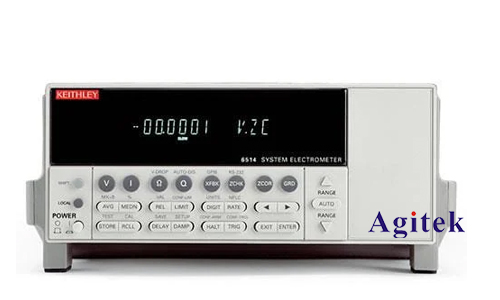

　　1.Keithley靜電計6514概述

　　Keithley靜電計6514是一款功能強大的靜電計，廣泛應用于半導體、電子元件的測試與分析中。它能夠高精度地測量電壓、電流、時間等參數，具有極高的穩定性與準確性。對于三極管等電子元器件，開關時間是衡量其性能的一個重要指標。開關時間直接影響到電路的響應速度和工作效率，因此，工程師在進行三極管的性能評估時，必須精準測量其開關時間。

　　2.開關時間測試的必要性

　　三極管開關時間測試的核心在于驗證三極管從導通到截止或從截止到導通的時間間隔。這個過程決定了三極管在實際電路中的工作效率，尤其是在高頻、高速應用中，開關時間過長會導致信號失真、數據傳輸延遲等問題。通過精確測量和分析三極管的開關時間，工程師可以對其性能進行優化，確保電路系統在各種工作環境下的穩定性與可靠性。

　　3.Keithley靜電計6514的優勢

　　Keithley靜電計6514在測量三極管開關時間方面具備了多項優勢。它具有極高的時間分辨率，能夠精確到納秒級別的開關時間檢測。這對于許多對開關速度有嚴格要求的應用領域至關重要。6514提供了多種測量模式，可以根據測試需求調整，適應不同類型的三極管測試場景。更重要的是，Keithley靜電計6514支持自動化測試，能夠大大提高測試效率，減少人為操作誤差，確保數據的準確性。

　　4.測試設置與準備

　　為了利用Keithley靜電計6514進行三極管開關時間的準確測試，首先需要確保測試設置的正確性。通常，測試過程包括以下幾個關鍵步驟：

　　連接三極管：將三極管的基極、集電極和發射極正確連接到測試儀器的輸入輸出端。確保連接穩固，以避免因接觸不良而影響測試結果。

　　設定測試參數：根據測試要求設定電流、電壓及時間等參數。為了測量開關時間，可能需要調整靜電計的采樣速度和數據記錄頻率，確保能夠精確捕捉到三極管的開關過程。

　　選擇測試模式：Keithley靜電計6514通常支持多種測量模式，包括脈沖響應測試、開關延遲測試等。根據具體的需求，選擇合適的模式以獲得最精確的測量結果。

　　5.開關時間的測量方法

　　開關時間的測試通常涉及三極管的不同工作狀態。在靜電計6514的幫助下，工程師可以通過以下方式進行測量：

　　上升時間（RiseTime）：測量三極管從關閉到完全打開所需的時間。通過觀察電流或電壓信號的變化曲線，可以確定上升時間。

　　下降時間（FallTime）：測量三極管從導通到完全關閉所需的時間。通常通過電流或電壓的下降趨勢來評估這一時間。

　　延遲時間（DelayTime）：這指的是從輸入信號發生變化到三極管開始響應之間的延遲。這一時間直接影響到電路的響應速度。

　　這些數據將幫助工程師評估三極管在實際工作環境中的表現，從而對其進行優化。

　　6.測試數據的分析與解讀

　　一旦完成三極管的開關時間測試，接下來的關鍵步驟就是對測試結果進行分析。Keithley靜電計6514所提供的數據一般會以圖表或數值的形式呈現，工程師可以根據這些數據評估三極管的性能。需要特別注意以下幾點：

　　開關速度與性能的關系：如果測試結果顯示三極管的開關時間過長，說明其響應速度較慢，可能會影響整個電路的運行效率。在高頻應用中，這種問題尤為突出。通過優化三極管的設計或更換適合的材料，可以有效提高其開關速度。

　　開關時間的一致性：在多次測試中，如果開關時間出現較大的波動，說明三極管的穩定性較差，可能會在不同的工作條件下表現不一。這時，需要檢查電路中的其他元件，如電源、連接線是否穩定，或者三極管本身是否存在缺陷。

　　7.如何優化開關時間

　　如果在測試過程中發現三極管的開關時間不符合預期，可以采取以下幾種方式來進行優化：

　　改善電源設計：三極管的開關速度受到電源穩定性的影響。確保電源電壓波動最小，可以有效提高三極管的開關速度。

　　選擇適當的驅動電流：三極管的開關時間與輸入的驅動電流密切相關。適當增大驅動電流有助于加速三極管的開關過程，但需要注意避免過大的電流導致三極管過熱。

　　優化元器件選擇：選擇具有更低開關延遲和更快上升/下降時間的三極管，可以顯著提高電路的整體響應速度。

　　8.Keithley靜電計6514的應用場景

　　Keithley靜電計6514不僅適用于三極管的開關時間測試，還能廣泛應用于其他高精度的電子測試領域。無論是半導體、集成電路的研發，還是生產過程中的質量控制，靜電計6514都能提供可靠的數據支持。尤其在高頻、高速電子設備的研發過程中，靜電計6514的測試精度和高效性使其成為不可或缺的工具。

　　Keithley靜電計6514作為一款高精度的測試工具，在三極管開關時間測試中具有顯著優勢。通過合理的測試設置、精準的數據分析與優化方案的實施，工程師可以大幅提升三極管的性能，進而優化電子產品的整體表現。對于從事電子設備研發與質量控制的專業人員而言，掌握如何使用Keithley靜電計6514進行三極管開關時間測試，是提升工作效率和保證產品質量的重要技能。
