吉時利2400數字源表在材料科學中電導率測量中的應用

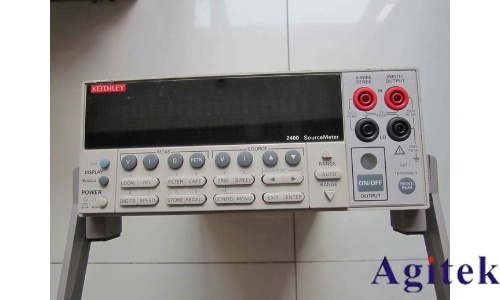

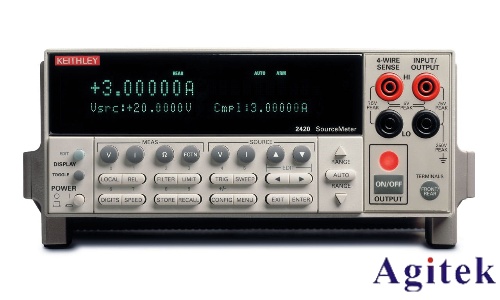

吉時利2400數字源表（Keithley 2400 SourceMeter）作為一款集高精度電源和測量功能于一體的多功能儀器，在材料科學領域的應用日益廣泛，尤其是在電導率測量方面展現了獨特的優勢。本文將從技術原理、應用場景、實驗方法、數據處理及未來展望等方面詳細闡述其在材料科學中的具體應用。

一、技術原理與核心優勢

吉時利2400數字源表的核心技術使其在電導率測量中具備以下關鍵優勢：

1. 高精度電流/電壓源與測量能力

  電流源范圍：10 pA至1.05 A，分辨率高達0.1 fA，適用于測量低電阻材料（如金屬）至高電阻材料（如絕緣體）。

  電壓測量范圍：1 μV至200 V，分辨率達0.1 nV，確保微弱信號的高精度采集。

  四象限工作模式：可同時作為電源和測量儀表，支持電流-電壓（I-V）特性曲線的動態掃描，適用于非線性材料（如半導體）的測試。

2. 低噪聲與高穩定性

  內置低噪聲放大器和高精度ADC，有效抑制環境干擾，確保在μΩ至GΩ量級范圍內實現準確測量。

  溫度漂移系數低（典型值0.01%/℃），適用于長期穩定性測試或變溫實驗。

3. 多功能集成與自動化測試

  集成電壓源、電流源、歐姆表、電壓表和電流表功能，簡化測試流程。

  支持GPIB、USB、LAN等多種接口，便于構建自動化測試系統；配合Test Script Builder軟件，可實現復雜測試序列的編程控制。

二、典型應用場景

吉時利2400在材料科學中的電導率測量涵蓋多個領域，具體應用包括：

1. 薄膜材料電導率測試

  應用案例：透明導電氧化物（TCO）薄膜（如ITO、AZO）的電導率表征。

  測試方法：采用四探針法（4PP）或范德堡法（Van der Pauw），通過吉時利2400施加恒定電流并測量電壓降，結合探針間距計算方塊電阻（Rs），進而通過公式σ=1/Rs×t（其中t為薄膜厚度）得到電導率。

  優勢：無需復雜樣品處理，適用于薄膜沉積工藝的快速評估。

2. 半導體材料載流子濃度與遷移率分析

  應用案例：硅片、石墨烯、二維材料（如MoS?）的電學特性研究。

  測試方法：通過霍爾效應測量（需配合磁場裝置），吉時利2400提供穩定的測試電流并采集霍爾電壓，結合磁場強度計算載流子濃度（n）和遷移率（μ）。

  優勢：可同步獲得電導率、載流子類型（p型/n型）及遷移率信息，為半導體器件設計提供關鍵參數。

3. 導電聚合物與復合材料表征

  應用案例：碳納米管/聚合物復合材料、導電油墨的電導率測試。

  測試方法：采用兩探針法或四探針法，通過吉時利2400施加不同電流密度（如10-5 A/cm2至10 A/cm2），測量材料在不同應力或溫度下的電阻變化。

  優勢：寬電流范圍支持低導電率到高導電率材料的測量，適用于柔性電子材料的動態特性研究。

4. 電池與電解質材料離子電導率測試

  應用案例：固態電解質、離子凝膠的電化學阻抗譜（EIS）分析。

  測試方法：結合電化學工作站，吉時利2400提供交流信號激勵（如10 mHz至1 MHz），測量阻抗譜并計算離子電導率（σ=1/Z×L/A）。

  優勢：高頻率響應支持寬頻段阻抗分析，揭示材料內部的離子傳輸機制。

三、實驗方法與技術細節

為確保電導率測量的準確性，需注意以下技術細節：

1. 電極接觸優化

  對于薄膜樣品，使用彈簧探針或真空吸盤式夾具確保均勻接觸，避免機械應力導致的電阻變化。

  對于塊體樣品，推薦使用導電銀膠或金電極沉積，降低接觸電阻（典型值<1 mΩ）。

2. 溫度與濕度控制

  材料電導率對溫度敏感，建議使用溫控平臺（如液氮冷臺或加熱臺）配合吉時利2400的變溫測試功能，研究材料在不同溫度下的電學行為。

  濕度影響（如對離子導電材料），需在手套箱或干燥環境中進行測試。

3. 數據校正與誤差分析

  考慮引線電阻和接觸電阻，采用四線制測量法（4-wire Kelvin）消除引線誤差。

  對非線性材料（如半導體），需進行I-V曲線非線性擬合（如冪律模型），避免簡單歐姆定律帶來的誤差。

四、數據處理與分析

吉時利2400的數據處理功能可大幅提升分析效率：

1. 實時監測與曲線繪制

  儀器內置繪圖功能，可實時顯示電阻、電導率隨溫度、時間或電流的變化曲線，便于捕捉動態響應。

  支持導出CSV、TXT格式數據，與Origin、Matlab等軟件無縫對接，進行高階分析（如傅里葉變換、Arrhenius方程擬合）。

2. 自動化測試與批量處理

  通過Test Script Builder編寫測試腳本，實現多樣品、多參數的自動掃描，減少人為操作誤差。

  結合LabVIEW或Python接口，構建定制化測試系統，如電池充放電循環中的電導率動態監測。

五、未來展望

隨著新材料（如拓撲材料、量子材料）的快速發展，吉時利2400的應用前景將進一步拓展：

1. 多維度表征集成

  結合掃描探針顯微鏡（SPM）、X射線衍射（XRD）等技術，實現電導率與微觀結構、成分的原位關聯分析。

2. 極端條件測試

  發展超低溫（<10 K）或高壓（>10 GPa）模塊，探索材料在極端條件下的電學特性。

3. 人工智能輔助分析

  利用機器學習算法，基于海量電導率數據構建材料性能預測模型，加速新材料開發。

六、結論

吉時利2400數字源表憑借其高精度、多功能集成及靈活性，已成為材料科學中電導率測量的核心工具。從基礎研究到工業應用，其在薄膜材料、半導體、導電聚合物等領域的應用不僅推動了材料性能的深入理解，也為新型器件的開發提供了關鍵數據支持。未來，隨著測試技術的進一步融合與創新，其應用潛力將持續釋放，助力材料科學邁向更高維度的發展。
