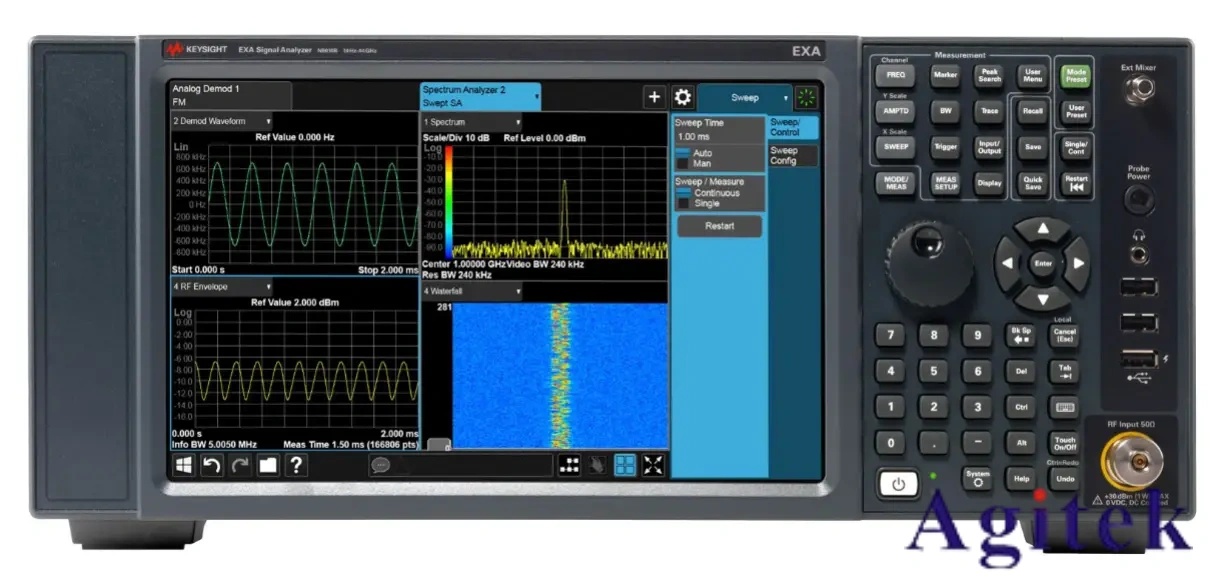

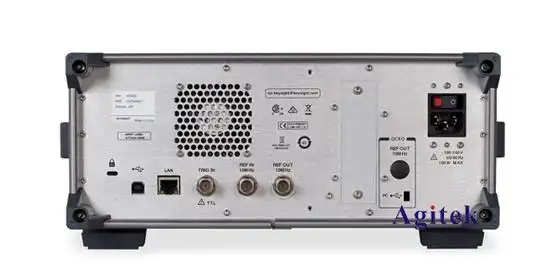

使用是德頻譜分析儀N9030B破解汽車電子系統干擾的詳細指南

一、背景與挑戰

汽車電子系統（如ECU、傳感器、通信模塊、雷達等）通過無線通信（如CAN、FlexRay、Wi-Fi、藍牙、5G V2X等）和射頻信號（如GPS、RFID、毫米波雷達）實現協同工作。然而，這些系統易受電磁干擾（EMI）影響，導致通信中斷、控制失靈、數據丟失甚至安全隱患。干擾可能來自外部（如基站、工業設備、自然噪聲）或內部（如電源紋波、電機干擾、PCB設計缺陷）。頻譜分析儀作為電磁兼容性（EMC）測試的核心工具，能夠精確捕捉、分析和定位干擾源，是解決此類問題的關鍵。

二、準備工作

1. 環境選擇

電磁安靜區域：選擇屏蔽室或遠離基站、工業設備的開闊場地，減少外部干擾。

車輛狀態：確保車輛熄火，斷開所有外部電源（如充電樁），避免動態干擾。

接地處理：使用良好接地的測試臺或通過鱷魚夾將頻譜儀與車輛底盤連接，消除地電位差。

2. 設備連接

天線選擇：

射頻電纜+全向天線：適用于遠距離（>1m）輻射干擾測量（如整車級測試）。

近場探頭：用于近距離（<10cm）定位具體模塊或線纜的輻射源（如排查ECU、線束）。

電流探頭：測量傳導干擾，如電源線上的共模/差模噪聲。

連接方式：

直接耦合：通過射頻電纜連接待測天線端口（如車載GPS天線）。

非侵入式測量：使用近場探頭或外部環形天線，避免影響系統運行。

3. 頻譜儀設置

頻率范圍：根據目標信號設置中心頻率（如2.4GHz（Wi-Fi）、76-77GHz（毫米波雷達））。

掃寬（Span）：初始設置寬掃寬（如1GHz）進行全頻段掃描，定位干擾頻段后縮小至窄掃寬（如10MHz）提高分辨率。

分辨率帶寬（RBW）：選擇合適RBW（如100kHz）平衡測量精度與速度。

視頻帶寬（VBW）：通常設為RBW的1/10，平滑噪聲。

參考電平：根據預期信號強度設置（如-30dBm），避免過載或靈敏度不足。

三、干擾識別與定位

1. 頻譜掃描與分析

全頻段掃描：啟用頻譜儀的“全頻段掃描”功能（如N9030B的“Spectrum Monitor”），快速識別異常信號。

標記與記錄：

使用“Marker”功能標記干擾信號的頻率、幅度、占用帶寬。

啟用“Trace”記錄功能，捕捉隨時間變化的干擾特征（如脈沖、瞬態信號）。

頻譜類型判斷：

連續波（CW）：固定頻率的窄帶信號，常見于惡意干擾或泄漏。

脈沖信號：周期性尖峰，可能來自開關電源、點火系統或雷達。

寬帶噪聲：如電源紋波、靜電放電（ESD）產生的隨機干擾。

2. 時域與調制分析

時域模式（Time Domain）：切換到時域視圖，觀察干擾的時序特征（如與發動機啟動、剎車操作的關聯性）。

調制分析（Demodulation）：

對可疑信號進行解調（如AM/FM、ASK/FSK），提取調制信息（如跳頻圖案、數據速率）。

結合“頻譜圖（Spectrum Map）”功能，顯示信號隨時間-頻率的變化，識別間歇性干擾。

3. 近場定位技巧

探頭選擇：使用不同探頭（如電場探頭、磁場探頭）識別電場或磁場主導的輻射源。

掃描方法：

網格掃描：在疑似區域（如儀表板、發動機艙）逐點移動探頭，記錄信號強度。

旋轉定位：通過探頭旋轉或移動車輛，利用信號方向性（如天線輻射方向）追蹤源頭。

案例：某車型藍牙通信中斷，通過近場探頭發現ECU內部晶振諧波輻射超標，調整PCB布局后問題解決。

4. 傳導干擾測量

電流探頭應用：

夾在電源線或信號線上，測量共模/差模電流，識別傳導干擾路徑。

結合頻譜儀的“電流-電壓轉換”功能，換算成電場強度。

案例：某電動車加速時儀表顯示異常，發現電機驅動器的共模電流在電源線高頻段（>10MHz）超標，增加共模扼流圈后改善。

四、干擾源分析與解決方案

1. 硬件改進

屏蔽與濾波：

對干擾源模塊（如電機控制器）增加金屬屏蔽罩，并良好接地。

在敏感電路輸入端添加濾波器（如π型濾波器），抑制帶外噪聲。

PCB優化：

縮短高頻信號走線，避免直角走線，增加地平面隔離。

將晶振、開關電源等噪聲源遠離通信模塊。

2. 軟件優化

通信協議調整：

增加數據校驗（如CRC）和重傳機制，提高抗干擾能力。

調整通信頻率或時隙，避開已知干擾頻段。

案例：某車型CAN總線在特定頻率（27MHz）受干擾，通過修改波特率并增加干擾檢測算法，通信恢復穩定。

3. 標準符合性驗證

參考ISO 11452（車輛電磁兼容性測試）或CISPR 25（車載設備輻射標準），使用頻譜儀驗證整改后的系統是否符合規范。

例如，通過“模板測試（Limit Line）”功能，自動比對測量結果與標準限值。

五、實戰案例：車載毫米波雷達干擾排查

1. 問題描述：某自動駕駛車輛雷達（76-77GHz）在城區行駛時頻繁丟失目標，懷疑外部干擾。

2. 排查步驟：

全頻段掃描：發現77.2GHz附近存在連續波干擾，幅度-40dBm。

近場定位：使用77GHz專用近場探頭掃描，發現干擾源為相鄰車輛的5G基站天線（77GHz頻段）。

解決方案：調整雷達天線安裝角度，增加頻段濾波器，并優化雷達信號處理算法的抗干擾閾值。

3. 驗證：整改后通過頻譜儀確認干擾消失，道路測試中目標識別率提升至99%。

六、注意事項

安全操作：

避免在高壓系統（如動力電池）附近使用頻譜儀，防止觸電或設備損壞。

使用電池供電模式減少電源引入的噪聲。

測量精度：

定期校準頻譜儀和探頭，確保測量結果可靠。

避免探頭與金屬部件接觸，防止引入額外反射信號。

法規遵循：

測試過程中需符合當地電磁輻射法規，避免無意發射干擾其他設備。

通過是德頻譜分析儀N9030B的精準測量與靈活分析功能，工程師能夠有效破解汽車電子系統中的復雜干擾問題。從環境搭建、信號捕獲到定位與整改，系統化的方法論結合實戰經驗，可大幅提升車輛電磁兼容性，確保智能駕駛、車聯網等新技術的可靠性。未來隨著汽車電子化程度加深，頻譜分析技術將在自動駕駛安全、信息安全等領域發揮更關鍵作用。
