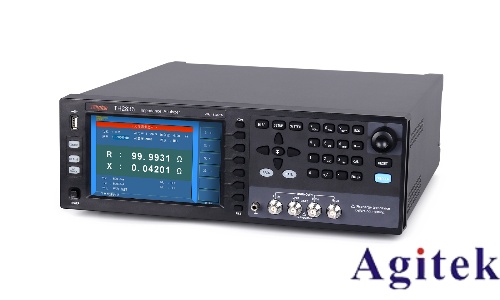

LCR測試儀測量電容精度優化方法

一、校準與補償

1. 定期儀器校準

使用高精度標準電容進行校準，消除儀器內部誤差。

執行開路校準（消除夾具與被測件并聯的雜散導納）和短路校準（消除串聯殘余阻抗）。

部分高端儀器支持負載校準，可進一步降低系統誤差。

2. 測試引線補償

采用四線測量法（4T法）或六線測量法（6T法），通過獨立電壓檢測線消除測試線阻抗導致的電壓降。

使用屏蔽電纜并縮短引線長度，減少寄生參數（如引線電感、分布電容）的影響。

二、電路模型選擇

1. 并聯模型（Parallel Model）

適用于小電容（<1μF）或高阻抗元件：此時寄生電阻（ESR）以并聯形式為主，采用并聯模型可更準確計算電容值。

例如，陶瓷電容、薄膜電容通常適合并聯模型。

2. 串聯模型（Series Model）

適用于大電容（>1μF）或低阻抗元件：寄生電阻（ESR）以串聯形式為主，串聯模型可減少測量誤差。

例如，電解電容、鋁電容通常適合串聯模型。

三、參數設置優化

1. 測試頻率選擇

根據電容類型選擇合適頻率：

陶瓷電容：1kHz~10MHz（典型值：1kHz）

電解電容：100Hz~1kHz（典型值：120Hz）

薄膜電容：1kHz~100kHz

高頻測量時需注意電容的自諧振頻率，避免在諧振點附近測試。

2. 信號電平設置

選擇適當?shù)臏y試電壓/電流，避免非線性效應：

低容值電容（<10nF）：使用較高電壓（如1Vrms）以提高信噪比。

高容值電容（>10μF）：使用較低電壓（如0.1Vrms）避免充放電時間過長。

四、環境控制與抗干擾

1. 溫度穩定

在恒溫環境下測試，避免溫度漂移導致電容值變化（如電解電容的ESR隨溫度變化顯著）。

必要時進行溫度補償，參考電容的溫度系數（TC）曲線。

2. 電磁屏蔽

使用法拉第籠或金屬屏蔽盒隔離外部電磁干擾，尤其在高精度測量中。

避免在強電磁場（如電機、變壓器附近）進行測試。

五、高級技巧

1. 多點測量法

在不同頻率、電壓下多次測量，繪制阻抗-頻率曲線或ESR-頻率曲線，分析電容特性。

通過曲線擬合計算電容的真實值，減少單次測量的隨機誤差。

2. 差分測量法

使用兩個相同電容并聯或串聯，通過差分計算消除系統誤差。

適用于高精度科研或計量校準場景。

六、常見問題與解決方案

1. 測量值漂移

檢查測試夾具接觸是否良好，避免氧化或松動導致的接觸電阻。

確認電容充分放電后再進行測量，避免殘余電荷影響。

2. 低頻測量誤差

使用低阻抗測試夾具（如開爾文夾），減少引線電阻影響。

增加測量時間，提高積分時間以降低噪聲。

通過以上方法，可系統性優化LCR測試儀測量電容的精度。需根據具體應用場景（如科研、生產、維修）選擇合適策略，并定期驗證校準效果，確保測量結果可靠。
