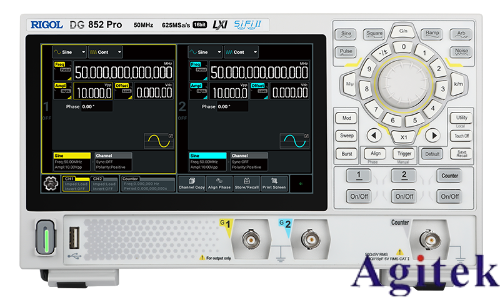

普源信號發生器生成三角波的幅度控制要點

在電子測試與實驗中，三角波作為基礎波形之一，廣泛應用于信號仿真、系統調試等場景。普源信號發生器通過精密的電路設計，可靈活生成不同參數的三角波信號。本文結合其工作原理，探討幅度控制的三大核心要點，助力用戶精準實現波形調控。

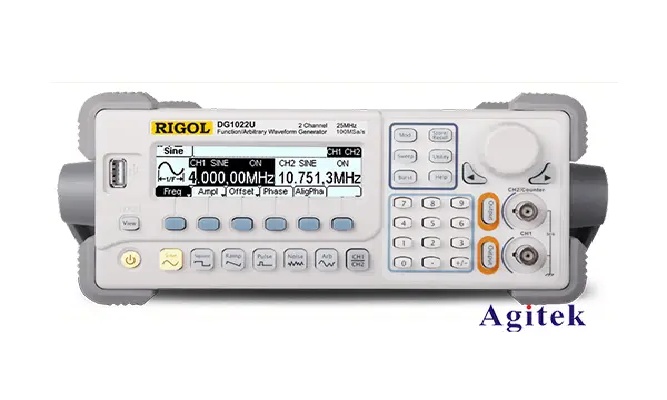

一、電流調控：三角波幅度的核心機制

三角波的幅度本質由電容充放電速率決定。普源信號發生器通常采用恒流源電路，通過調節充電電流I1和放電電流I2實現幅度控制。當I1=I2時，形成對稱三角波；若I1＞I2，則生成正斜率鋸齒波；反之則為負斜率波形。實踐中，可通過電位器或數字接口動態調整電流比例，實現幅度的連續變化。需注意，電流精度直接影響波形線性度，選用高精度D/A轉換器或低溫漂運放可提升控制穩定性。

二、占空比與頻率的協同調節

占空比與頻率的耦合關系對幅度調控至關重要。傳統設計中，占空比調整常通過兩種路徑實現：

1. 固定頻率調脈寬：改變比較器參考電平幅度，雖操作便捷，但占空比調節范圍有限（通常≥20%），適用于基礎實驗場景。

2. 變斜率調占空比：同步調整充放電電流斜率，雖調試復雜度較高，但可實現低至10%的占空比，滿足精密采樣或A/D轉換需求。

實際應用中，需根據測試場景權衡選擇，并通過示波器實時監測波形畸變，確保幅度與占空比的動態平衡。

三、衰減網絡與輸出阻抗匹配

為確保輸出信號的純凈度與穩定性，普源信號發生器常采用π型衰減網絡。該設計通過多級電阻分壓，實現10dB/20dB等固定衰減，同時保持輸出阻抗恒定（典型值50Ω），避免負載變化導致的幅度波動。此外，功率放大器（PA）設計需關注高頻補償與交越失真抑制，采用推挽式拓?fù)洳?yōu)化PCB布線，可顯著提升三角波在高頻段的幅度平坦度。

四、調試注意事項

1. 失真預防：避免充放電電流過大導致電容飽和，可通過限流電阻保護電路。

2. 溫度補償：選用低溫漂元件，定期校準信號源，降低溫漂對幅度的影響。

3. 負載適配：若連接高阻抗負載，需檢查衰減網絡是否匹配，防止信號反射導致幅度異常。

綜上，普源信號發生器的三角波幅度控制需從電流源、占空比調節、輸出網絡等多維度協同優化。用戶應結合具體測試需求，靈活配置硬件參數，并通過實時監測與校準，實現精準、穩定的波形輸出。
