用普源DS70000系列2GHz帶寬搞定高速串行信號測試

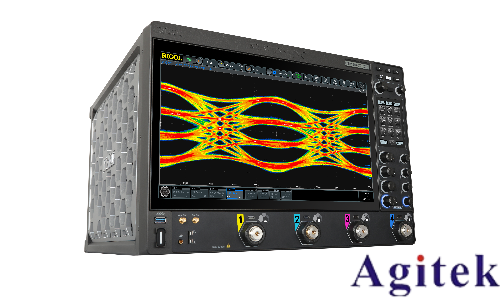

隨著通信技術的飛速發展，高速串行信號（如USB 3.2、PCIe Gen5、Thunderbolt等）的傳輸速率不斷突破極限，對測試設備的要求也愈發嚴苛。普源DS70000系列示波器憑借2GHz帶寬、高采樣率及豐富的分析功能，為工程師攻克高速信號測試難題提供了有力工具。以下是實戰技巧總結：

一、硬件配置：精準捕捉信號細節

1. 選擇合適的探頭與連接

高速信號測試需搭配低容性、高帶寬差分探頭（如DS70000標配的差分探頭），避免信號衰減。使用SMA同軸電纜連接探頭與示波器，縮短接地路徑以降低噪聲干擾。

2. 觸發設置優化

啟用邊沿觸發模式，通過調整觸發電平、斜率等參數，快速定位信號跳變點。對于復雜協議，利用DS70000的協議觸發功能（如USB、PCIe模板觸發），一鍵捕獲關鍵幀數據。

二、信號采集：深挖數據潛力

1. 高帶寬與采樣率協同

示波器帶寬需大于信號速率的3-5倍，DS70000的2GHz帶寬可覆蓋多數高速接口。啟用實時采樣模式，搭配20GSa/s高采樣率，避免信號混疊。同時，利用示波器的深存儲功能（如256Mpts）捕獲長時間信號波形。

2. 垂直分辨率提升

通過DS70000的12bit垂直分辨率，精確還原信號幅度變化。開啟硬件降噪功能，降低示波器本底噪聲，提高信噪比。

三、智能分析：透視信號本質

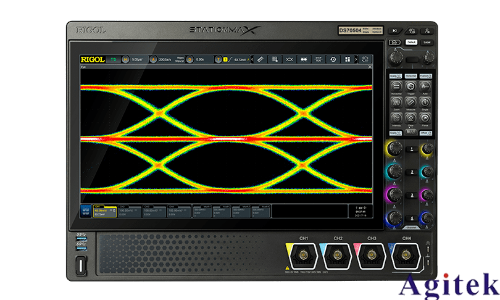

1. 眼圖分析揪出抖動根源

使用示波器的眼圖模板測試功能，一鍵生成眼圖并計算抖動（如Tj/Rj、Dj）。結合抖動分解工具（如SSC、PJ），定位是碼間干擾還是時鐘抖動導致信號質量下降。

2. 頻譜分析輔助頻域診斷

利用示波器的FFT功能分析信號頻譜成分，識別是否存在諧波干擾或時鐘泄漏。通過DS70000的MASK測試，快速驗證信號是否符合標準規范。

四、調試技巧：效率與精度雙提升

1. 波形疊加與歷史模式

開啟波形疊加功能，對比多次測量結果的變化趨勢；使用歷史模式回放歷史波形，輔助故障定位。

2. 自動化測試縮短周期

通過DS70000的API接口，結合Python等腳本語言實現自動化測試流程，批量生成測試報告。

普源DS70000系列示波器憑借硬件性能與智能分析功能，為高速串行信號測試提供了從采集到分析的完整解決方案。掌握以上技巧，工程師可高效應對信號完整性驗證、協議一致性測試等挑戰，加速產品迭代周期。
