普源DHO3000示波器電源完整性測試方案設計

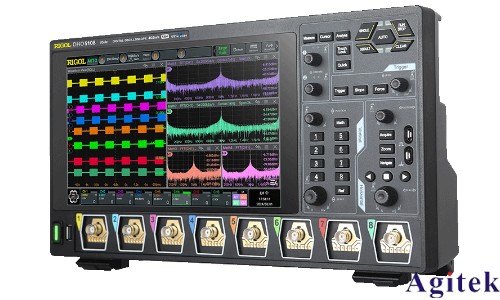

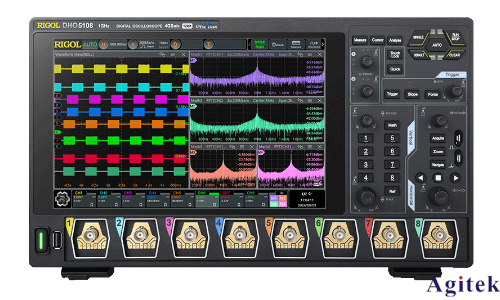

電源完整性（Power Integrity，PI）測試是電子設計過程中至關重要的一環，尤其是在高速數字電路和高頻射頻（RF）系統中。電源完整性直接影響電路的性能和可靠性，因此在產品開發階段必須進行充分的測試。普源DHO3000示波器以其高達300MHz的帶寬和并行四通道的能力，非常適合用于電源完整性測試。本文將探討基于DHO3000示波器的電源完整性測試方案設計，包括測試目的、所需設備、測試方法及數據分析。

測試目的

電源完整性測試的主要目的是：

1. 識別電源噪聲和紋波：分析電源中的低頻噪聲和高頻紋波，以確定其對信號完整性的影響。

2. 評估電源穩壓性：通過瞬態電流測試，檢測電源在不同負載下的響應能力和穩壓性能。

3. 驗證電源管理IC（PMIC）性能：確保電源管理IC在不同工作條件下能夠穩定供電，滿足負載需求。

所需設備

在進行電源完整性測試時，需要以下設備：

1. 普源DHO3000示波器：作為主要測試工具，具有高清晰度顯示，支持多種觸發和測量功能。

2. 高帶寬探頭：如16GHz或25GHz的探頭，保證在測試高頻信號時，信號衰減最小化，避免測試結果失真。

3. 電源分析儀：用于更精確地測量電源的輸出電壓和電流特性。

4. 信號發生器：用于提供激勵信號，測試電源對負載變化的響應。

5. 負載模塊：可調節的電子負載，用于模擬實際工作負載。

測試方法

1. 噪聲與紋波測試

步驟：

1. 連接探頭：將高帶寬探頭連接到電源輸出端，確保探頭接地良好，以最大限度地減少接地回路引入的噪聲。

2. 設置示波器：

帶寬限制設置為20MHz（如果測試低頻噪聲）。

垂直靈敏度（V/div）設置為適合電源電壓的范圍。

時間基準（s/div）設置為能夠清楚展示紋波的時間尺度。

3. 觀察波形：通過示波器觀察輸出波形，分析電源的噪聲和紋波幅度。

4. 捕捉瞬態事件：利用示波器的觸發功能（如邊緣觸發或脈沖觸發）捕捉電源中的瞬態事件。

2. 瞬態響應測試

步驟：

1. 配置負載模塊：設置一個可調節的負載模塊，通過DHO3000示波器觀察電源在不同負載下的瞬態響應。

2. 產生負載跳變：通過信號發生器發送突發負載信號，快速改變負載的大小。

3. 記錄測試數據：使用示波器的自動測量功能記錄電壓瞬態響應，包括上升時間、下降時間和過沖/下沖幅度。

4. 分析結果：對比電源在負載跳變前后的穩定性，并確認電源在毫秒級時間內恢復的能力。

3. 穩壓測試

步驟：

1. 連接電源分析儀：將電源分析儀與DHO3000示波器配合使用，記錄電源在不同工作狀態下的能效表現。

2. 施加不同負載條件：逐步增加和減少負載，記錄電源輸出電壓的變化。

3. 分析電源性能：使用示波器分析波形，確保電源在極限條件下仍能提供穩定的輸出電壓。

數據分析

在完成電源完整性測試后，通過以下幾種方式對數據進行分析：

1. 波形比較：對比噪聲波形，查看是否符合設計要求，判斷電源是否存在過大的紋波。

2. 統計瞬態數據：總結瞬態響應的上升時間、下降時間、過沖和下沖，并與行業標準進行比較。

3. 報告生成：將測試結果整理成文檔，形成電源完整性測試報告，包含波形圖、分析結果及建議。

普源DHO3000示波器憑借其強大的功能和靈活的應用，成為電源完整性測試的理想工具。通過合理的測試方案設計，可以在產品開發階段提前識別和解決潛在的電源問題，從而提高產品的可靠性和性能。電源完整性測試不僅有助于開發出高效穩定的電子產品，也為后續的量產與應用提供了堅實的基礎。因此，掌握DHO3000的使用技巧和電源測試方法，能夠顯著提升工程師的設計能力和調試效率。
