如何用Keysight E4990A阻抗分析儀搞定PCB材料Dk/Df測試

Keysight E4990A阻抗分析儀因其高精度、高頻率范圍和多功能性，成為測試PCB材料介電常數（Dk）和介質損耗角正切（Df，也稱介質損耗因子）的理想工具。本文系統介紹如何利用E4990A完成PCB材料Dk/Df的測量，包括測試原理、樣品制備、測試步驟以及注意事項。

一、測試原理

PCB材料的介電常數Dk描述材料存儲電場能量的能力，而介質損耗因子Df反映材料耗散能量的特性，是評估PCB信號完整性和高頻性能的重要指標。通常，Dk和Df通過測量材料樣品在特定頻率下的電容和損耗參數獲得。

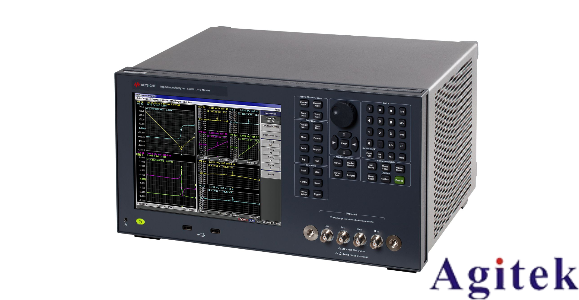

Keysight E4990A阻抗分析儀采用精確的阻抗測量技術，結合適當的測試夾具，測量樣品的復阻抗（包括電阻和電抗），通過等效電路模型計算出材料的Dk和Df值。儀器頻率范圍可達120MHz至120MHz以上，覆蓋多種PCB工作頻段。

二、樣品準備與夾具選擇

1.樣品形狀與尺寸

PCB材料樣品一般制備為平板狀或片狀，常見尺寸如三端口法夾具對應的25mm×25mm或更大，保證測試區域均勻且尺寸適合夾具。樣品厚度需要準確測量（如用千分尺測出），厚度對Dk計算影響重大。

2.測試夾具

   E4990A配合Keysight專用的測試夾具，比如16451B測試夾具（四端電容測量夾具）或其他專為介質材料設計的夾具。選用低寄生電容和電感的夾具，提高測量精度。

3.樣品安裝

   將材料樣品牢固安裝于夾具中，確保與夾具電極接觸良好且無氣隙，避免空氣層導致測量誤差。

三、測試步驟詳解

1. 校準測量系統

使用E4990A進行開短負載（Open-Short-Load, OSL）校準，消除夾具及連接線產生的寄生影響。這一步保證測量結果的準確性，是高精度測試的基礎。

2. 測量空夾具

在無樣品條件下，測量夾具的基準阻抗（Capacitance, Conductance等），作為后續補償的參考值。

3. 測量樣品

將PCB材料樣品安裝到夾具，連接至E4990A，設置測試頻率范圍（如1MHz至100MHz，根據實際需求調整）。

多點掃描獲取頻率響應，儀器會自動測量復阻抗參數。

4. 計算Dk和Df

獲取樣品的復介電參數：

介電常數Dk的計算基于電容值的變化，考慮到夾具幾何結構和空氣基準。

介質損耗因子Df則由電導部分與電容部分的比值（tan δ=G/(ωC)）計算得出。

E4990A通常配合軟件或手動公式處理數據，軟件可自動轉換為Dk和Df曲線。

四、注意事項與提升技巧

1.樣品均勻性與完整性

材料內部缺陷或不均勻會引起測量波動，因此樣品需保證均勻平整。

2.環境穩定性

溫度、濕度對Dk/Df有顯著影響，建議在恒溫干燥環境下測試，或在測試中記錄環境參數做修正。

3.夾具選擇匹配頻率范圍

不同夾具適用的頻率范圍不同，需根據材料應用頻率選擇合適夾具。

4.多頻點掃描

Dk和Df隨頻率變化，建議進行寬頻段測量以獲得全面特性。

5.數據重復測量

多次測量取平均，提升數據的可信度。

五、應用意義

通過E4990A測試得到的PCB材料Dk/Df數據是高速信號設計的關鍵參考，決定信號線的傳輸速度、信號衰減及串擾水平。精確測量幫助材料選擇及工藝優化，保障PCB可靠性與性能。

利用Keysight E4990A阻抗分析儀測量PCB材料的介電常數和介質損耗因子，是一個系統且精細的過程。關鍵在于合理的樣品制備、標準化的校準流程、精密的夾具選擇及環境控制。憑借E4990A的高精度阻抗測量能力和強大的數據處理功能，工程師能夠準確獲得材料電性能參數，為高速PCB設計和材料開發提供堅實數據支持。
