用吉時利源表實現高精度電阻測量的技術指南

吉時利源表作為多功能電學測試儀器，其高精度特性在電阻測量中尤為突出。本文將結合實操要點，闡述如何通過優化接線、參數設置及誤差消除技術，實現亞歐姆級至兆歐姆級的精準電阻測量。

一、接線方法的選擇：四線制消除引線干擾

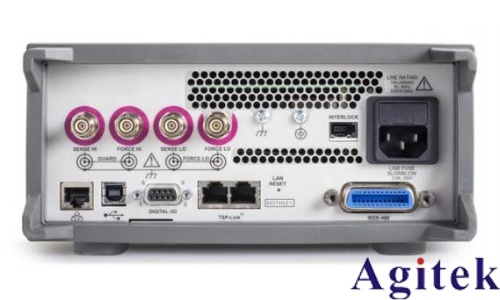

高精度電阻測量需最大限度降低引線電阻與接觸電阻的影響。采用四線制（開爾文）接線法，將電流輸出線與電壓測量線分離：電流線用于驅動被測電阻（DUT），電壓線僅負責測量DUT兩端電勢差。此舉可避免引線壓降引入誤差，尤其適用于低阻測量（如<1Ω）。此外，使用三同軸電纜進一步提升屏蔽效果，降低噪聲干擾。

二、參數設置與量程優化

1. 源回讀功能（Source Readback）：啟用該功能可實時監測輸出電流/電壓，確保源表輸出穩定。例如，測量小電阻時，若電流源設定值與實際輸出存在偏差，回讀功能可及時修正，提升測量精度。

2. 量程選擇與限流保護：根據待測電阻范圍合理選擇量程。例如，測量10kΩ電阻時，優先選用低電流檔位（如1mA），避免自熱效應；同時設置限壓保護，防止過壓損壞DUT。

3. 自動歐姆測量模式：部分型號支持自動歐姆測量，通過電流-電壓雙極性掃描計算電阻平均值，有效抑制熱電動勢（EMF）干擾。

三、誤差消除技術：補償與修正

1. 熱電動勢補償（Offset Compensation）：針對微電阻測量（如mΩ級），啟用該功能可抵消線纜與探針間的溫差電勢。建議預熱儀器30分鐘，確保溫度穩定。

2. 溫度修正系數應用：對于溫度系數較高的材料（如金屬膜電阻），需結合測試環境設置溫度補償參數，通過軟件修正電阻值。

3. 多次平均與數據濾波：通過多次測量取平均值，配合軟件的數字濾波功能，進一步平滑隨機噪聲。

四、注意事項與實戰技巧

1. 測試前準備：接線時務必斷電操作，避免高壓脈沖損傷DUT或儀器。使用前置放大器時，需先關閉源表主機再連接設備。

2. 寄生電容處理：對于高阻測量（如GΩ級），使用屏蔽箱隔離待測器件，并采用“電流換向法”消除寄生電容充放電影響。

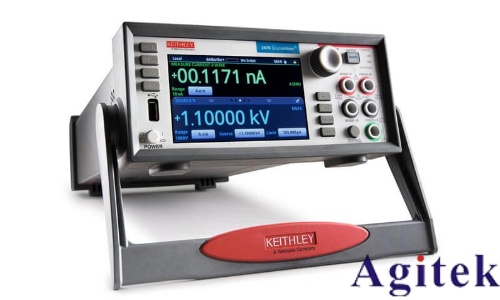

3. 模型選擇：針對薄膜材料或復雜器件，結合四探針法測試表面/體電阻率，選用支持微電流測量的型號（如2450/2460系列）。

通過以上技術組合，吉時利源表可在半導體器件表征、材料分析及精密電路調試中，實現ppm級精度的電阻測量。合理配置硬件與軟件參數，輔以嚴謹的測試流程，可最大化挖掘儀器性能，滿足科研與工業測試的嚴苛需求。
