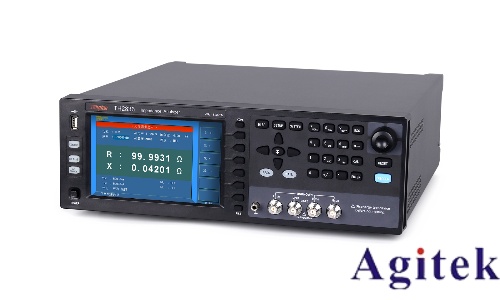

同惠TH2832 LCR電橋在高頻電感測量中的應用

在高頻電子元器件的研發與生產中，精確測量電感參數是保障電路性能與穩定性的關鍵。同惠TH2832 LCR電橋憑借其高頻測量能力、高精度及多功能特性，成為工程師們在高頻電感測試中的得力工具。本文將探討該設備在高頻電感測量中的核心應用與優勢。

一、高頻電感測量的核心需求

高頻電感廣泛應用于通信設備、射頻電路及電源模塊中，其參數如電感值、Q值（品質因數）及ESR（等效串聯電阻）直接影響電路效率與信號傳輸質量。傳統測試設備在高頻段易受寄生參數干擾，導致測量誤差。TH2832通過20Hz至200kHz的寬頻覆蓋與0.05%的基本測量精度，有效滿足高頻電感的測試需求，尤其適用于中高頻段（如射頻前端、開關電源）的元件評估。

二、技術特性賦能精準測量

1. 寬頻掃頻模式：支持單頻點與201點列表掃頻，可快速獲取電感參數隨頻率變化的特性曲線，幫助工程師分析元件在不同工作條件下的表現。

2. 多參數同步測量：除電感值外，同步獲取Q值、ESR及相位角等數據，為元件選型與故障診斷提供多維信息。

3. 自動校準與抗干擾設計：內置自動校準功能可消除系統誤差，配合屏蔽測試夾具及低阻抗信號源輸出（30Ω/100Ω可選），降低高頻寄生電容與引線損耗的影響，確保數據可靠性。

三、典型應用場景

1. 通信器件測試：在5G濾波器、天線調諧電路中，高頻電感需滿足嚴苛的Q值要求。TH2832通過高精度Q值測量與掃頻分析，助力工程師優化元件設計。

2. 電源模塊優化：高頻變壓器與扼流圈在開關電源中承擔能量轉換，其電感量與寄生電阻直接影響效率。設備提供的L-RDC同步測試功能可同時獲取電感與直流電阻，簡化測試流程。

3. 生產線質量控制：通過設定參數容限與10檔分選功能，設備可自動判定元件良品/不良品，結合USB數據存儲實現批量測試結果的追溯與分析，提升產線效率。

四、操作要點與注意事項

選擇合適的測試頻率：根據元件工作頻段設置測試頻率，避免因頻率偏移導致參數失真。

優化連接方式：使用四端子夾具或開爾文連接法，減少引線電感與接觸電阻的影響。

環境控制：在電磁干擾較小的環境中操作，必要時啟用設備屏蔽功能，確保測量穩定性。

同惠TH2832 LCR電橋通過高頻測量能力、多功能集成及智能化設計，為高頻電感測試提供了精準、高效的解決方案。無論是研發階段的元件選型，還是生產環節的質量把控，該設備均可助力工程師深入挖掘元件性能，推動電子產品的持續創新與優化。
