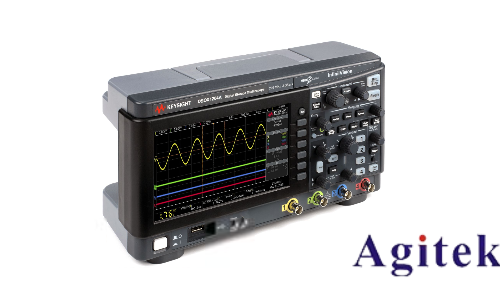

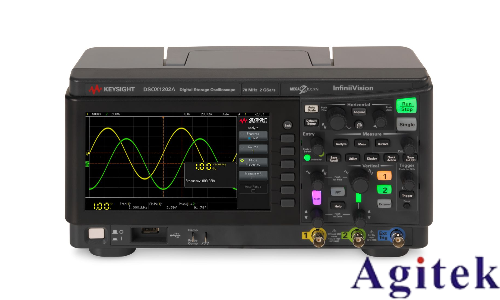

是德示波器DSOX1202滾動模式設置指南

在現代電子測試中，示波器是分析動態信號的重要工具。是德示波器DSOX1202的滾動模式通過實時滾動顯示波形，幫助用戶捕捉持續變化的信號細節。本文將詳細介紹如何設置DSOX1202的滾動模式，并探討其應用場景。

一、滾動模式設置步驟

1. 進入滾動模式按下示波器前面板上的 "Horiz"（水平控制） 按鈕，進入水平設置菜單。

通過旋鈕或方向鍵選擇 "Acquisition Mode"（采集模式），將模式切換至 "Roll"。

確認設置后，屏幕上的波形將自右向左滾動顯示，形成連續的波形流。

2. 調整滾動速度

通過旋轉 "Horizontal Position/Scale" 旋鈕 調整時基范圍（如200ms/div至1s/div）。

時基越快（數值越小），波形滾動速度越快，適合觀察高頻變化；時基越慢，滾動速度越慢，便于分析信號細節。

3. 優化觸發設置

滾動模式下仍需設置觸發條件以確保顯示穩定。推薦使用 邊沿觸發（Edge Trigger） 或 視頻觸發（Video Trigger）。

調整 觸發電平（Trigger Level） 至信號有效范圍內，避免觸發點頻繁變動導致顯示混亂。

4. 垂直控制與測量

通過 垂直檔位（Vertical Scale） 調整波形幅度，確保信號清晰可見。

啟用 自動測量（Auto Measure） 功能，實時顯示頻率、幅度等參數。

如需凍結波形分析，按下 "Run/Stop" 鍵 暫停滾動。

5. 數據記錄與保存

啟用 波形記錄（Waveform Recording） 功能，設置記錄時長和采樣率。

將數據保存至內部存儲器或USB設備，便于離線分析。

二、滾動模式應用場景

1. 電源紋波測試

滾動模式可長時間監測電源輸出的電壓穩定性，快速識別周期性干擾或瞬態變化。

結合頻譜分析定位紋波來源（如開關頻率干擾）。

2. 通信信號監測

實時觀察調制信號的包絡變化，如射頻信號的幅度波動或相位漂移。

捕捉通信協議中的突發錯誤幀，輔助調試通信系統。

3. 機械振動分析

通過傳感器信號觀察振動頻率隨時間的變化趨勢，輔助機械故障診斷。

三、注意事項

觸發設置是關鍵：不穩定的觸發條件可能導致波形滾動顯示混亂，需反復調整觸發電平。

時基與滾動速度匹配：觀察高頻信號時降低時基，分析低頻信號時提高時基。

數據保存策略：長時間記錄時選擇適當采樣率，避免數據量過大導致存儲溢出。

DSOX1202的滾動模式為實時信號監測提供了高效工具。通過合理配置時基、觸發和測量參數，用戶可快速捕捉動態信號特征，適用于電源、通信、工業控制等多種場景。掌握滾動模式設置方法，將顯著提升信號分析效率與準確性。
