TH2830系列LCR測試儀阻抗測量范圍與精度深度解析

在電子元件與材料研發、生產檢測及質量控制領域，高精度阻抗測量是評估元器件性能的關鍵環節。同惠精密推出的TH2830系列LCR測試儀，憑借其卓越的阻抗測量范圍與精度，成為工程師與科研人員的理想選擇。本文將圍繞其核心參數、技術特點及應用場景，深入解析該系列產品的技術優勢。

一、核心參數：覆蓋全場景的阻抗測量能力

TH2830系列LCR測試儀具備寬頻域、高精度、多參數測量能力，其核心阻抗參數指標如下：

1. 阻抗測量范圍

基本范圍：支持|Z|（阻抗模）0.00001Ω至99.9999MΩ的寬范圍測量，涵蓋從微歐級到兆歐級的各類元件測試需求。

細分參數：可獨立測量R（電阻）、X（電抗）、L（電感）、C（電容）、D（損耗因數）、Q（品質因數）等十余項關鍵指標，滿足元器件多維評估需求。

2. 測量精度與分辨率

基本精度：LCR參數達0.05%的業界領先水平，DCR（直流電阻）精度達0.1%，確保測量結果的可靠性。

分辨率：六位讀數分辨率（如0.00001μH/0.00001pF），可捕捉微小參數變化，適用于精密器件研發。

3. 信號源與測試配置

頻率范圍：支持50Hz至100kHz的寬頻測試，覆蓋主流應用場景；信號源輸出阻抗可選30Ω/100Ω，適配不同測試環境。

信號電平：AC信號10mVrms至2Vrms，電流100μArms至20mArms，兼顧靈敏度與動態范圍；DCR測試采用1V信號電平，保障穩定性。

二、技術突破：高精度測量的底層支撐

為實現上述參數指標，TH2830系列采用多項先進技術：

1. 高密度電路設計：濃縮大型LCR測試儀的核心算法，在緊湊體積中實現高性能。

2. 軟電源開關技術：通過軟件控制電源開關，降低機械損耗，延長設備壽命。

3. 智能校準系統：支持開路、短路、負載校準及自動量程切換，減少人為操作誤差。

4. 高速測量能力：最快12.5ms/次的測試速度，結合201點列表掃描功能，大幅提升批量測試效率。

三、應用場景：從實驗室到產線的全面覆蓋

憑借其高精度與靈活性，TH2830系列可廣泛應用于：

1. 元件研發與生產：對電容器、電感器、變壓器等無源元件的阻抗參數進行精密評估，助力新品開發與良率提升。

2. 質量控制：通過10檔分選功能與聲光報警，快速判定元件合格性，滿足自動化產線需求。

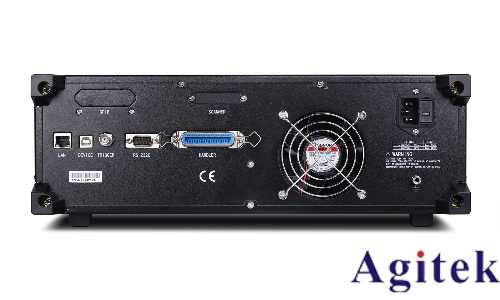

3. 科研與教學：支持中英文界面與多種通訊接口（如RS232C、USB、GPIB），便于集成到復雜測試系統或教學實驗中。

四、優勢總結：性價比與可靠性的平衡

相較于同類產品，TH2830系列在以下幾方面形成差異化優勢：

高精度與低成本：在保持0.05%基本精度的同時，通過優化設計大幅降低采購成本。

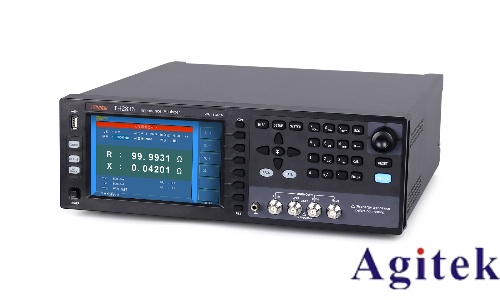

操作便捷性：4.3寸TFT液晶屏與人性化界面，顯著提升操作效率。

擴展能力：支持U盤存儲設定文件與CSV數據導出，便于數據追溯與分析。

作為一款兼顧性能與成本的緊湊型LCR測試儀，同惠TH2830系列通過突破性的參數指標與技術創新，為電子行業提供了高性價比的阻抗測量解決方案。無論是研發實驗室還是生產檢測線，其寬范圍、高精度、高穩定性的表現，都將持續為工程師與科研人員賦能。
