RIGOL普源DS70000系列示波器在高速數字設計中的應用

在高速數字系統設計領域，信號完整性、協議一致性及復雜調制分析是工程師面臨的核心挑戰。RIGOL普源DS70000系列示波器憑借其卓越的技術性能與人性化設計，為高速數字電路調試、通信協議驗證及量子計算等前沿應用提供了全面解決方案。

一、精準捕捉高頻信號，保障信號完整性

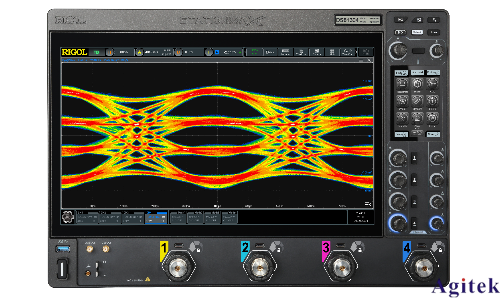

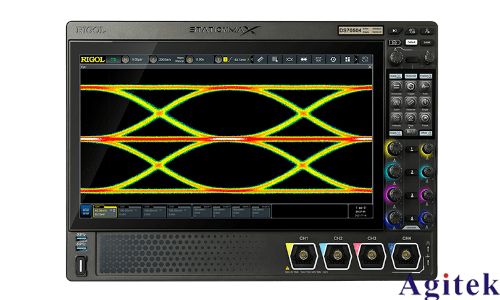

DS70000系列最高支持5GHz帶寬與20GSa/s實時采樣率，可完整捕獲PCIe 5.0、USB 3.2等高速接口的復雜波形。其16位垂直分辨率與低至1mVrms的垂直噪聲，能夠準確解析毫米波信號及微弱差分信號，結合長達2Gpts的存儲深度，支持長時間信號觀測與異常捕獲。例如，在測試SerDes鏈路時，示波器可通過實時眼圖分析量化抖動與噪聲容限，定位信號失真根源。

二、多維分析能力，加速協議調試

該系列示波器內置硬件加速的1萬次/s FFT模塊，實時頻譜顯示功能可直觀分析信號頻譜特性與干擾源。針對高速通信協議，支持3GPP、PCIe、MIPI等協議解碼，自動提取物理層參數（EVM、頻偏）并生成合規報告。此外，多通道同步功能配合模板觸發，可精準捕獲多路信號的時序偏差，助力Massive MIMO天線陣列的相位一致性測試。

三、智能化設計，提升測試效率

DS70000系列配備15.6英寸高清觸控屏，支持多窗口分屏顯示與自定義快捷菜單，簡化操作流程。光電編碼旋鈕與電子標牌設計，不僅大幅提升機械可靠性，還可通過電子標簽實時顯示儀器參數，避免資產信息混淆。配合Python、LabVIEW接口，用戶可快速構建自動化測試系統，降低重復測試成本。

四、前沿應用拓展，賦能技術突破

在量子計算領域，DS70000憑借高精度采樣與低相位噪聲特性，成為超導量子比特操控信號調試的關鍵工具。例如，某研究團隊利用其4GHz帶寬捕獲10ns級脈沖信號，通過模板觸發篩選合規波形，顯著提升測試效率。此外，該示波器在6G毫米波通信、衛星互聯網等領域的信號分析中亦展現突出性能。

作為國產高端示波器的代表，DS70000系列以高性能、高性價比及本地化服務優勢，正逐步打破進口設備壟斷，成為高速數字設計領域不可或缺的測試工具。未來，隨著更高帶寬與AI分析功能的持續升級，其應用潛力將進一步釋放。
