是德頻譜分析儀N9020B頻率測量操作指南

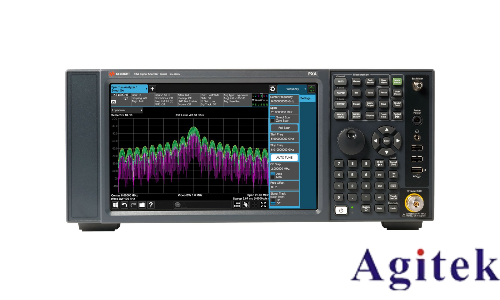

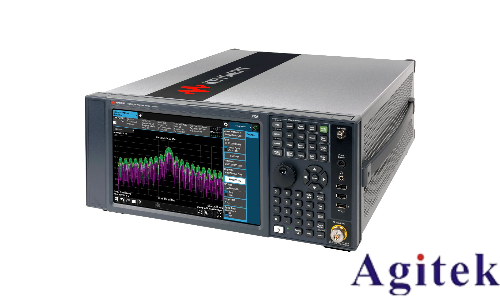

是德科技N9020B頻譜分析儀作為一款高性能信號分析工具，憑借其寬頻覆蓋、低噪聲底和高分辨率特性，廣泛應用于通信、雷達、物聯網等領域。本文將詳細介紹該設備頻率測量的操作步驟及關鍵技術要點，幫助用戶高效完成信號頻譜分析任務。

一、測量前準備：確保儀器狀態與校準

1. 預熱與自校

開機后預熱至少30分鐘，待"OVERCOLD"提示消失，確保內部電子元件達到穩定工作狀態。

使用儀器內置校準功能（如CALOUT端口輸出標準信號）進行自校準，特別是在長期閑置或環境變化后，以消除系統誤差。

2. 輸入端口配置

根據被測信號頻率范圍選擇合適的輸入端口（如IN75Ω支持1MHz-1.8GHz，高頻信號需搭配外部衰減器）。

確認信號幅度不超過儀器最大輸入限制（直流25V，交流峰峰值100V），避免損壞硬件。

3. 系統參數預設

設置默認測量參數：頻率范圍（如10Hz-26.5GHz）、分辨率帶寬（建議初始值1kHz）、視頻帶寬（匹配信號帶寬）。

啟用噪聲抑制功能（如N9020B-DP2選項）提升微弱信號檢測能力。

二、頻率測量核心操作

1. 連接被測信號

通過射頻電纜將信號源接入儀器輸入端，確保連接頭緊固以降低反射損耗。

使用探頭接地夾正確接地，避免地電位差引入干擾。

2. 頻率掃描與定位

通過觸摸屏或旋鈕設置中心頻率（如按"FREQ"硬鍵后旋轉旋鈕），掃描寬度（SWEEP）調整為覆蓋信號頻段（如50MHz）。

利用峰值搜索功能（PEAK SEARCH）自動定位頻譜最高峰值，或手動縮放頻譜圖（ZOOM）精確定位目標頻率。

3. 關鍵參數讀取

光標測量：使用MARKER功能標記信號頻率、幅度，直接讀取頻率值（如13.6GHz）及功率（如-60dBm）。

頻譜統計：通過OBW（占用帶寬）、ACP（鄰道功率）等功能分析信號頻譜特性。

4. 高級觸發模式應用

頻率模板觸發（FMT）：預設頻率模板閾值，捕獲突發信號或頻譜異常。

時間限定觸發（TQT）：設置時間窗口，僅記錄特定時間段內的信號變化。

三、典型場景優化配置

1. 5G基站信號分析

啟用89600 VSA軟件，選擇LTE/LTE-A應用模塊，自動解調信號調制參數。

配置實時帶寬160MHz，監測多載波聚合（CA）場景下的頻譜占用情況。

2. 雷達雜散信號檢測

開啟前置放大器（如N9020B-P26選件）提升2GHz以下頻段的DANL至-154dBm/Hz。

使用相位噪聲分析功能（相位噪聲<-114dBc/Hz@10kHz頻偏），評估信號純度。

3. 物聯網設備調試

切換至窄分辨率帶寬（如10kHz），精確定位LoRa信號的跳頻頻率序列。

結合功率隨時間變化（PvT）視圖，分析信號發射的穩定性。

四、維護與注意事項

環境控制：避免高溫高濕環境（建議溫度15-30℃，濕度<80%），定期清潔輸入端口防塵網。

長期閑置處理：每月至少開機運行2小時，防止電子元件老化。

校準周期：建議每年由授權機構進行專業校準，確?！?.23dB的幅度精度。

是德N9020B憑借其卓越的動態范圍（72dBc）和智能分析功能，為復雜電磁環境下的頻率測量提供了可靠解決方案。通過規范的操作流程與場景化配置，用戶不僅能高效獲取信號頻譜參數，更能深入挖掘調制質量、干擾源定位等深層信息，助力無線通信系統研發與運維的精準化升級。
