普源示波器DHO814在噪聲水平測試中的實踐案例分析

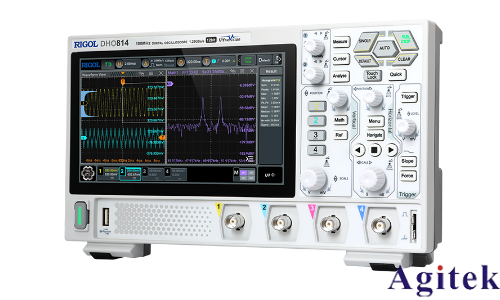

普源精電DHO814數字示波器憑借其1 GHz帶寬、10 GSa/s采樣率及豐富的觸發功能，成為電子系統噪聲測試的理想工具。本文通過實際案例解析其在電源紋波測量、放大器噪聲分析及通信信號完整性驗證中的具體應用，展示其精準捕捉與分析微弱信號的能力。

案例一：電源模塊紋波噪聲測試

測試目標：評估開關電源輸出端的紋波電壓，確保其滿足設計要求（< 50 mV）。

操作步驟：

1.硬件連接：使用DHO814標配的10:1無源探頭連接電源輸出端，避免探頭負載影響測試結果。

2.參數配置：

設置垂直靈敏度（Volts/div）為20 mV，時基（Sec/div）為50 μs；

啟用邊沿觸發模式，觸發電平設為輸出電壓平均值，斜率設為上升沿；

開啟欠幅觸發功能，閾值設為50 mV，捕獲低于閾值的異常紋波。

3.結果分析：

利用示波器內置的自動測量功能，讀取峰峰值（Pk-Pk）、均方根值（RMS）；

通過FFT頻譜分析，定位紋波的主要頻點（如開關頻率及其諧波）；

存儲波形數據，通過回放功能對比不同負載條件下的紋波變化。

關鍵優勢：DHO814的1 GHz帶寬可準確捕獲高頻開關紋波，欠幅觸發功能幫助快速定位瞬態噪聲，為電源優化設計提供數據支撐。

案例二：射頻放大器噪聲系數測量

測試目標：驗證射頻放大器在2.4 GHz頻段的噪聲系數（NF）是否達標。

操作步驟：

1.校準與配置：

使用DHO814的TDR校準功能補償探頭及線纜阻抗；

啟用頻譜分析模式，設置頻率范圍為0-3 GHz，分辨率帶寬（RBW）為10 kHz。

2.信號注入與捕獲：

輸入-20 dBm的純凈射頻信號，記錄輸出頻譜；

關閉輸入信號，捕獲放大器自身噪聲頻譜。

3.計算與分析：

通過示波器內置的數學運算功能，計算輸入/輸出信號功率差與噪聲功率；

結合已知的增益值，按公式NF = (Pno-Pni)/G計算噪聲系數；

利用光標功能定位噪聲峰值頻率，分析是否存在外部干擾或器件缺陷。

技術要點：DHO814的10 GSa/s采樣率確保高頻信號細節無失真，頻譜分析功能的窄帶RBW設置有效抑制頻譜泄漏，提升測量精度。

案例三：通信信號抖動與噪聲相關性分析

測試目標：分析10 Gbps光模塊發射信號的隨機抖動（RJ）與總抖動（TJ）。

操作步驟：

1.觸發與采樣設置：

選擇序列觸發模式，定義“上升沿→脈寬異常→下降沿”觸發條件；

設置采樣率為5 GSa/s，存儲深度為10 Mpts，捕獲長周期信號。

2.抖動分解：

使用示波器的眼圖分析功能，生成信號模板并測量模板余量；

通過直方圖統計功能，分離RJ（高斯分布部分）與確定性抖動（DJ）。

3.噪聲溯源：

對比不同溫度、供電電壓下的抖動數據，結合頻譜分析鎖定噪聲來源（如電源噪聲或封裝寄生參數）。

創新應用：DHO814的多級觸發與硬件實時波形錄制功能，解決了高速信號中瞬態抖動與噪聲的關聯分析問題，適用于SerDes鏈路調試。

總結與展望

DHO814示波器通過高性能硬件指標與智能觸發機制的結合，為噪聲測試提供了從時域到頻域的全維度分析手段。未來，隨著5G-A及量子通信的發展，其1 GHz帶寬與豐富接口（如LAN/GPIB）將進一步助力復雜系統中的電磁兼容性（EMC）測試與故障診斷。工程師可借助該設備實現從實驗室研發到生產線的噪聲問題閉環解決，推動電子設備可靠性的持續提升。
