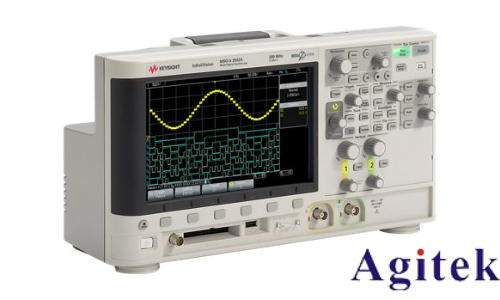

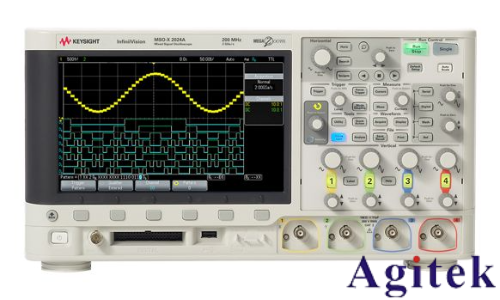

使用是德示波器DSOX2004A自動測量電流的實用指南

在現代電子設計與測試中，電流參數的準確測量是評估系統性能與安全性的關鍵環節。是德示波器DSOX2004A憑借其高精度、多功能特性及自動化測量能力，成為工程師優化電源設計、排查電路故障的理想工具。本文將詳細介紹如何利用DSOX2004A實現電流的自動測量，并探討提升測量精度的實用技巧。

一、測量原理與連接配置

電流測量通常采用間接法，通過串接無感電阻將電流信號轉換為電壓信號進行觀測。DSOX2004A支持兩種電流測量模式：

1. 電阻測量法

在待測支路中串聯高精度（0.1%精度）無感電阻（如5mΩ～1Ω），確保其阻值遠小于電路阻抗。

將示波器探頭（需配備電流測量專用附件）連接至電阻兩端，選擇“電流測量模式”并設置對應量程（如mA/A檔位）。

通過示波器內置的“電壓-電流轉換”功能，自動計算并顯示電流波形及數值（公式：I = U/R）。

2. 電流傳感器適配法

選用適配DSOX2004A的霍爾效應傳感器或磁隔離式電流探頭，其輸出信號可直接反映電流變化。

配置示波器通道的輸入類型為“外部傳感器”，并輸入傳感器校準系數（如靈敏度mV/A）。

啟用“自動縮放”功能，示波器將自動調整垂直刻度以顯示真實電流值。

二、自動測量參數配置

DSOX2004A的“自動測量”功能可一鍵獲取電流波形的關鍵參數，操作步驟如下：

1. 觸發設置

選擇“邊沿觸發”模式，設置觸發源為電流通道（如CH2），調整觸發電平至波形穩定顯示。

啟用“自動觸發延遲”功能，確保示波器在瞬態電流變化時仍能捕獲完整波形。

2. 測量選項激活

進入“測量”菜單，勾選“自動測量”功能，選擇目標參數（如峰值、有效值、頻率、諧波含量）。

啟用“統計模式”，實時顯示測量結果的最大值、最小值及標準差，適用于動態電流分析。

3. 波形分析工具

調用“數學運算”功能，對電流波形進行微分（觀測di/dt）或積分（計算電荷量）。

使用“頻譜分析”模塊，定位電流中的高頻噪聲成分（如開關電源紋波）。

三、精度優化與注意事項

為確保電流測量的可靠性，需遵循以下實踐：

1. 探頭與示波器校準

定期運行DSOX2004A的“Self-Cal”自檢程序，校準垂直增益與時間基準。

檢查電流探頭補償電容（如需手動調整），避免高頻響應誤差。

2. 抗干擾措施

使用差分探頭或屏蔽電纜，抑制共模噪聲干擾。

在電源紋波測量時，配置示波器帶寬限制（20MHz）并啟用“平均模式”降噪。

3. 安全規范

確保示波器與待測系統共地，避免懸浮測量導致觸電風險。

設置電流測量量程上限，防止瞬態過流損壞示波器輸入電路。

四、案例應用：電源紋波自動化測試

針對開關電源輸出紋波的測量，可配置DSOX2004A自動記錄紋波峰峰值（Pk-Pk）與頻率：

1. 設置示波器垂直靈敏度為2mV/div，時基為20μs/div。

2. 啟用“模板測試”功能，定義紋波上限閾值（如120mV）。

3. 運行“波形捕獲”腳本，自動統計超限紋波幀數并生成測試報告。

該方案顯著提升生產效率，適用于批量電源品質檢測場景。

通過掌握DSOX2004A的電流自動測量技術，工程師可高效獲取電流波形的動態特征，為系統穩定性評估與故障診斷提供數據支撐。結合示波器的智能化分析與校準維護機制，測量精度與效率將進一步優化，助力電子設計向高性能、高可靠性方向發展。
