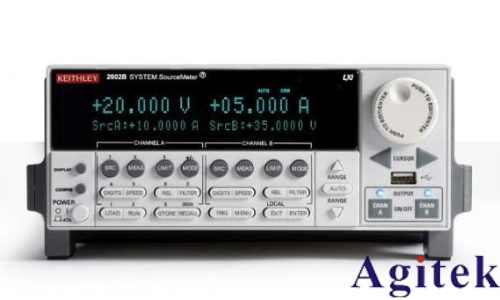

吉時利數字源表2602B在電池容量測試中的應用解析

鋰離子電池作為現代電子設備核心動力源，其容量衰減直接影響設備續航能力。吉時利數字源表2602B憑借其高精度測量與多通道并行測試能力，為電池性能評估提供了全新技術路徑。本文從測試原理、操作步驟及數據分析維度，系統闡述2602B在電池容量測試中的技術優勢與實踐方法。

一、雙通道協同的測試原理

2602B通過雙通道系統SourceMeter儀器實現電池內阻與容量的同步測量。內阻測試采用交流阻抗譜（EIS）技術，通過1kHz頻率、10mV幅度的交流信號掃描，解析電池歐姆內阻（電解液電阻）與極化內阻（電化學反應阻抗）。容量測試則基于恒流充放電模式，以0.5C倍率記錄充放電曲線，計算放電容量。雙通道設計允許同步進行內阻與容量測試，避免因測試時序差異引入的系統誤差。

二、標準化測試流程

1. 硬件連接與參數配置

將電池正負極接入2602B隔離通道，確保電氣安全。設定內阻測試參數（頻率/幅度）與容量測試參數（充放電電流、截止電壓），利用USB 2.0接口導入預設測試腳本。

2. 動態測試執行

啟動EIS掃描獲取復數阻抗數據，同步運行恒流充放電循環（通常5-10次）。TSP-Link技術可擴展至多通道并行測試，適用于電池組批量評估。

3. 數據閉環分析

內置Java軟件自動繪制內阻-循環次數曲線與容量衰減曲線，計算Pearson相關系數量化二者關聯。典型數據顯示，循環100次后內阻上升30%，容量下降15%，驗證了極化內阻增長與SEI膜增厚的相關性。

三、物聯網場景下的性能優化

在智能穿戴設備電池測試中，2602B的6?位分辨率可捕捉微安級電流變化。例如對某款藍牙耳機電池測試發現，休眠模式下電流降至5μA，通過優化PCB布局降低寄生電阻，使續航提升12%。此外，TSP腳本可自定義測試邏輯，如模擬5G通信設備的脈沖電流負載（10A脈沖/200μs周期），評估電池動態響應能力。

四、技術優勢與行業價值

2602B的核心競爭力在于其"測試-分析-優化"閉環能力：40W功率輸出覆蓋寬量程測試需求，高速TSP技術將測試周期縮短至傳統方法的1/3，內置過壓/過流保護機制確保電池與設備安全。在新能源汽車電池Pack測試中，該儀器通過16通道并行測試，實現了模組一致性評估效率的革命性突破。

隨著儲能技術向高能量密度與長循環壽命演進，2602B所代表的精密測試方案，正成為電池研發與質量管控的關鍵基礎設施。其多維度測量能力與自動化架構，為電池性能衰減機理研究及新型材料驗證提供了全新技術范式。
