泰克示波器MDO34電流探頭設置指南

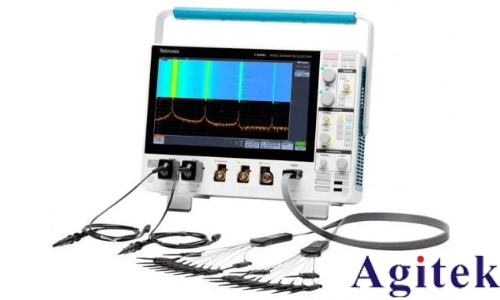

泰克示波器MDO34系列配備高性能電流探頭，可精準測量復雜電路中的電流信號。正確設置電流探頭是確保測量準確性的關鍵。本文將分步驟講解MDO34電流探頭的設置方法，幫助用戶快速掌握操作要點。

一、連接與基本設置

1. 連接探頭與示波器

確認電流探頭兼容MDO34型號（如TCP202等），通過BNC接口連接至示波器對應通道。

使用TAP-BNC轉換接口（若需要）確保連接穩固，避免信號干擾。

2. 開啟示波器并識別探頭

開機后，示波器應自動識別電流探頭型號。若未識別，需手動在菜單中選擇探頭類型。

通過CH1通道按鈕進入探頭設置，確認識別信息無誤。

二、校準與參數配置

1. 零點校準與消磁

關閉被測電路電源，將探頭測試頭置于關閉狀態。

設置示波器垂直幅值為最低檔（如10mA），調節探頭BALANCE旋鈕使波形歸零。若無法調至基準線，需配合粗調旋鈕調整。

按下消磁按鈕，觀察波形抖動后恢復至零位，完成校準。

2. 量程與衰減比設置

根據待測電流范圍選擇合適的探頭量程（如20A、200A等），并通過探頭側面的按鍵切換。

示波器衰減比需與探頭傳輸比匹配：例如，30A量程傳輸比為0.1V/A，示波器應設為“10X”；若為5A量程（1V/A），則設為“1X”。

確認示波器耦合模式為DC、阻抗1MΩ，避免信號衰減或失真。

三、測量與優化

1. 連接電路與觸發設置

將電流探頭夾在被測導線上，確保箭頭方向與電流流向一致。

調整示波器觸發模式（如邊沿觸發）和垂直/水平縮放，獲取穩定波形。

2. 補償校正與波形分析

若波形存在上升沿失真，需調節探頭補償電容：順時針增加補償可改善平坦邊緣，逆時針減少補償修正過沖。

利用示波器的測量功能（如RMS值、頻率）記錄數據，必要時保存至內部存儲器或上傳至計算機。

四、安全與維護注意事項

測量前務必關閉電路電源，避免觸電風險。

定期校準探頭（建議每半年一次），確保精度。

測量大電流時避免過載，選擇合適量程以防損壞探頭。

保持探頭清潔，避免油污或灰塵影響接觸性能。

通過以上步驟，用戶可高效完成泰克MDO34電流探頭的設置與校準，實現精準電流測量。操作時需嚴格遵循設備手冊規范，確保測試安全與數據可靠性。
