泰克AFG31021信號發生器的脈沖調制參數設置

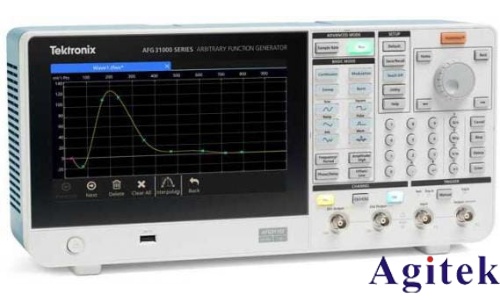

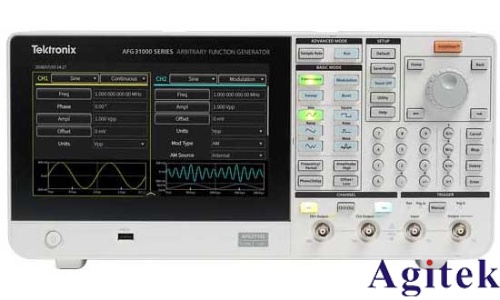

泰克AFG31021信號發生器作為一款高性能的任意波形發生器，在電子測試、通信系統研發和科研實驗中扮演著重要角色。其強大的脈沖調制功能可生成高精度、多樣化的脈沖信號，滿足復雜場景下的測試需求。本文將詳細解析該儀器的脈沖調制參數設置及其應用場景。

一、脈沖調制參數詳解

1. 脈沖波形類型：AFG31021支持生成多種脈沖波形，包括方波、鋸齒波、自定義任意波形等。用戶可通過菜單界面靈活選擇，滿足不同測試需求。

2. 脈沖頻率與周期：儀器頻率范圍覆蓋1μHz至25MHz，用戶可精準設定脈沖重復頻率。內部觸發速率可達1μs至500.0s，確保信號時序的精確控制。

3. 脈寬與占空比調節：通過設置脈沖寬度（即高電平持續時間）和偏差（0%~50%的脈沖周期），用戶可自定義占空比。例如，在電子元件開關特性測試中，可調脈寬模擬不同占空比的驅動信號。

4. 調制模式與掃描功能：支持AM、FM、PM、FSK及PWM調制模式，可實現脈沖信號的幅度、頻率或相位調制。配合掃頻功能（線性/對數掃描），可生成頻率隨時間變化的動態脈沖信號。

5. 突發與觸發控制：提供觸發和選通兩種突發模式，可設置1至1,000,000個周期的脈沖序列，或無限循環輸出。外部觸發源與遠程接口控制使多設備同步測試成為可能。

二、應用場景與參數配置示例

1. 電子學實驗中的時序控制：在測試數字電路時序邏輯時，通過設置特定頻率、脈寬和占空比的脈沖信號，驗證觸發沿響應與信號傳輸延遲。

2. 通信系統脈沖調制測試：利用PWM調制生成調頻脈沖，模擬通信設備中的突發數據傳輸；結合掃頻功能，評估接收機對不同頻率脈沖的響應靈敏度。

3. 醫療設備信號仿真：在心電圖設備校準中，生成符合標準的心電脈沖波形（如特定頻率與幅度的方波序列），驗證設備信號采集與處理精度。

三、使用注意事項

確保輸出端口連接適配，避免信號失真或干擾；

參數設置不得超過儀器能力范圍（如頻率上限25MHz），防止硬件過載；

進行精密調制時，優先使用內部觸發源以降低外部干擾，并利用儀器的實時波形監測功能驗證輸出準確性。

泰克AFG31021的脈沖調制功能以其高精度、寬參數范圍和靈活控制，為復雜信號生成提供了可靠工具。通過合理配置脈沖頻率、寬度及調制模式，工程師可高效完成從基礎電路測試到通信系統仿真的多樣化任務，助力科研與工程實踐的深入探索。
