信號發生器AFG31252輸出方波的占空比調整技巧

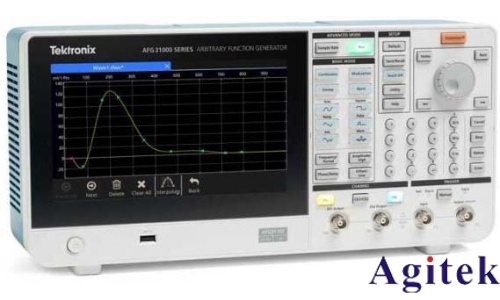

信號發生器AFG31252作為高精度測試儀器，在電子設計、通信調試等領域廣泛應用。其中，方波信號的占空比調整是核心功能之一，直接影響輸出信號的特性與應用效果。本文將結合操作實踐，介紹AFG31252占空比調整的實用技巧。

一、理解占空比的基本概念

占空比是指信號周期內高電平持續時間與總周期的比值，通常以百分比表示。例如，50%占空比的方波，高電平與低電平時間各占一半。在PWM控制、電機驅動等場景中，占空比決定平均功率輸出，是調節信號強度的關鍵參數。

二、面板操作快速調整

AFG31252面板設有直觀的占空比調節功能。用戶可通過以下步驟操作：

1. 選擇“波形類型”為方波；

2. 進入“脈沖參數”菜單，找到“占空比”選項；

3. 通過旋鈕或數字輸入直接設定目標值（范圍通常為0-100%）；

4. 實時觀察波形顯示窗口，確認調整效果。

三、軟件控制與精細化調節

對于復雜應用場景，可通過配套軟件（如Waveform Composer）實現高級調節：

1. 連接PC與信號發生器，啟動控制軟件；

2. 在波形編輯界面中，單獨設置高電平時間與周期時長；

3. 支持微秒級精度調節，適用于精密測試需求；

4. 保存自定義波形配置，便于重復調用。

四、優化技巧與注意事項

1. 頻率與占空比的協同調整：高頻信號需避免過大的占空比變化范圍，以防波形失真。建議先設定頻率，再逐步調整占空比。

2. 負載匹配驗證：高占空比輸出可能增加負載功耗，需確認被測設備耐受性。使用示波器監測輸出波形，避免因阻抗不匹配導致的畸變。

3. 環境干擾抑制：在電磁干擾較強的環境中，可適當降低占空比調節速度，避免誤觸發。

五、實戰案例：電機調速應用

在驅動直流電機時，通過AFG31252生成PWM方波，調整占空比可控制轉速。例如，將占空比從20%提升至80%，電機轉速逐漸加快。此時需同步監測電流變化，確保不超過驅動器額定值。

掌握AFG31252的占空比調整技巧，需結合硬件操作與軟件控制，兼顧應用場景的負載特性。通過精細化調節與實時驗證，可充分發揮信號發生器的性能，滿足從基礎測試到復雜調制的多元需求。隨著電子系統對信號精度要求的提升，靈活運用占空比調整方法將成為工程師的必備技能。
