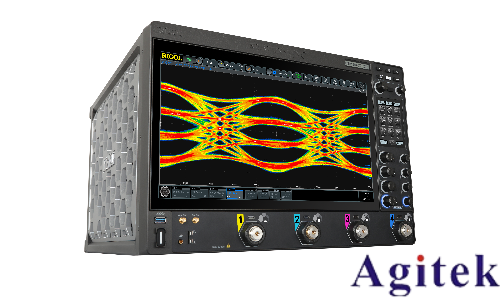

RIGOL DS70000系列示波器如何提升電源噪聲測試精度

電源噪聲作為電子設備性能的重要指標，直接影響系統的穩定性和可靠性。使用RIGOL DS70000系列示波器進行電源噪聲測試時，通過合理的配置與操作技巧，可顯著提升測試精度，為電源設計與優化提供可靠數據。以下從多個維度探討具體方法。

一、選擇合適的探頭與附件

電源噪聲測試精度高度依賴探頭性能。RIGOL DS70000系列推薦搭配低噪聲、高帶寬探頭（如差分探頭或專用電源軌探頭），避免因探頭衰減比或帶寬不足引入誤差。例如，使用1:1衰減比的探頭可減少示波器底噪放大問題，同時確保GHz級帶寬覆蓋高頻噪聲成分。此外，采用帶有接地環的探頭或同軸電纜連接，可抑制環境電磁干擾，避免地線夾引入的輻射干擾。

二、優化示波器設置

1. 偏置電壓與垂直刻度調整：將示波器偏置電壓設定為待測電源電壓（如3.3V），垂直刻度調至合適范圍（如10mV/div），確保噪聲細節清晰顯示。避免使用隔直電容，以防低頻信息丟失。

2. 帶寬限制與采樣率：啟用20MHz帶寬限制功能，過濾高頻雜波；同時利用示波器的高采樣率（≥5GSa/s）捕獲瞬態噪聲細節，避免信號混疊。

3. 觸發設置：采用邊沿觸發或噪聲觸發模式，穩定捕獲周期性或隨機噪聲波形。

三、消除環境與設備干擾

1. 隔離測試環境：使用隔離變壓器切斷地線環路干擾，防止外部電網噪聲侵入測試系統。

2. 屏蔽與接地：將待測電源與示波器置于金屬屏蔽箱內，連接專用接地線降低共模干擾。

3. 預熱與校準：測試前預熱設備30分鐘，定期校準示波器與探頭，確保硬件性能穩定。

四、頻域分析與深度診斷

利用DS70000系列的快速傅立葉變換（FFT）功能，將時域波形轉換至頻域分析。通過頻譜圖定位噪聲峰值頻率，識別開關頻率諧波、EMI干擾等來源。例如，若頻譜顯示特定頻段噪聲超標，可針對性優化去耦電容參數或調整PCB布局。此外，結合示波器的噪聲統計功能（如峰峰值、有效值計算），量化評估噪聲水平。

五、細節操作與記錄規范

測試時需避免探頭過長或接觸不良，采用就近探接法減少寄生電感。記錄數據時，同步保存設置參數與波形截圖，便于后續復現與對比分析。對于復雜噪聲場景，可采用分段頻段掃描與多次平均測量提升結果一致性。

通過以上方法，RIGOL DS70000系列示波器可充分發揮其高帶寬、低噪聲優勢，實現電源噪聲的精準量化與溯源分析。科學的測試流程與嚴謹的操作規范，將為電源設計與電磁兼容性優化提供堅實的技術支撐。
