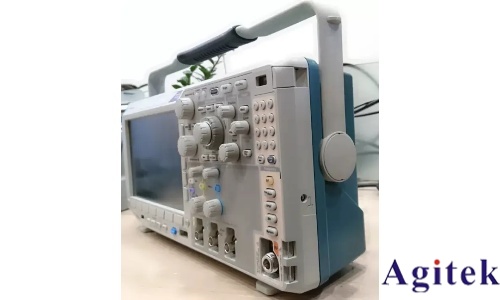

泰克示波器MSO58B串行總線分析

在現代電子系統設計中，串行總線通信協議如I2C、SPI、CAN等廣泛應用于嵌入式系統、汽車電子、工業控制等領域。泰克示波器MSO58B憑借其強大的混合信號分析能力，為工程師提供了一套全面的串行總線調試解決方案，助力快速定位通信故障、優化系統性能。

一、多協議支持與深度解碼能力

MSO58B支持多達64個數字通道（選配），可同步捕獲模擬與數字信號。針對串行總線分析，該示波器內置了豐富的協議解碼模塊，涵蓋I2C、SPI、CAN、LIN、UART、USB2.0、汽車以太網等主流協議。通過硬件解碼引擎，示波器能實時解析數據包，并以波形、表格、時序圖等多種形式呈現數據，大幅降低人工分析復雜度。例如，在I2C通信調試中，用戶可直觀查看地址、數據幀、錯誤標志，快速識別ACK丟失或總線沖突問題。

二、高級觸發與一致性測試

面對復雜的通信場景，MSO58B的觸發系統尤為關鍵。它支持串行總線協議觸發，可自定義觸發條件（如特定地址、數據值、錯誤類型），僅捕獲目標事件，減少冗余數據。此外，示波器提供一致性測試選配功能，針對以太網、USB、汽車以太網等協議，自動驗證信號時序、電壓幅值是否符合標準規范，幫助工程師快速排查兼容性問題。

三、動態分析與性能優化工具

MSO58B的頻譜視圖與抖動分析功能，為信號完整性評估提供了多維視角。在高速串行總線中，用戶可通過頻譜分析定位電磁干擾來源，或利用抖動測量工具（TIE/相位噪聲）量化信號失真。例如，在DDR3內存調試中，示波器結合選配的內存分析模塊，可實時檢測時序違例、眼圖閉合，輔助優化信號傳輸質量。

四、人性化操作與高效協作

10.1英寸電容觸摸屏與直觀的用戶界面，使協議配置與數據分析流程簡潔高效。工程師可通過拖拽操作快速設置解碼參數，并利用波形縮放、標記注釋功能聚焦關鍵細節。此外，示波器支持LAN遠程控制與e*Scope網絡瀏覽器界面，便于團隊協同調試或遠程維護。

五、應用場景與價值體現

在新能源汽車開發中，MSO58B的CAN FD解碼與FlexRay分析功能，可助力診斷車載網絡通信延遲；在工業物聯網設備調試中，SPI與UART協議觸發幫助快速定位嵌入式系統的時序錯誤。通過自動化解碼與一致性測試，該示波器顯著縮短了調試周期，提升了產品可靠性。

泰克MSO58B以其全面的協議支持、精準的觸發解碼能力與友好的交互設計，為串行總線分析樹立了新標桿。無論是消費電子、通信設備還是工業自動化領域，它都是工程師攻克通信難題、提升設計質量的得力工具。
