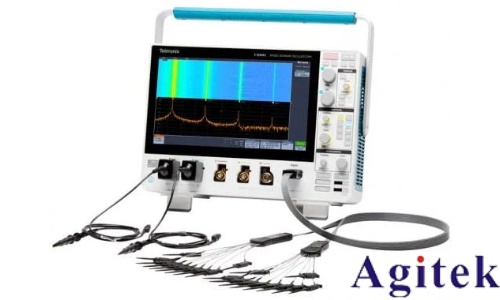

泰克3系MDO示波器一鍵捕獲瞬態干擾信號的實用指南

瞬態干擾信號具有隨機性強、持續時間短等特點，是電子工程師在電路調試與故障排查中常見的難題。泰克3系MDO示波器憑借其強大的觸發功能與智能捕獲技術，可幫助用戶快速定位并分析這類信號。本文將結合操作技巧與原理，講解如何通過“一鍵”設置高效捕獲瞬態干擾。

一、核心功能解析與設置優化

1.觸發系統精準定位

MDO示波器支持多種觸發模式（如邊沿觸發、毛刺觸發、模板觸發等），用戶可根據干擾信號特征選擇合適模式。例如，針對窄脈沖干擾，建議啟用“毛刺觸發”并設置最小脈寬閾值，避免誤捕獲無關信號。觸發靈敏度與電平的調節需結合信號幅度，確保在噪聲背景下準確觸發。

2.FastAcq高捕獲率技術

MDO系列采用硬件加速的FastAcq技術，捕獲率高達50萬次/秒，配合深存儲功能，可在高采樣率下連續記錄波形。此技術通過并行處理架構與高速ADC實現波形數據的實時捕獲與處理，顯著降低漏捕率。

3.一鍵Autoset與智能分析

使用Autoset功能可快速將波形調整至最佳顯示狀態，同時自動測量參數（如頻率、幅值）。隨后結合“異常數據捕捉”功能，通過設定閾值篩選異常波形，減少人工篩選工作量。配合波形錄制與回放，用戶可逐幀分析瞬態細節。

二、操作步驟與實戰技巧

1.快速設置流程

（1）連接信號并開啟Autoset，初步顯示波形；

（2）進入觸發菜單，選擇“毛刺觸發”或“模板觸發”，設置閾值與脈寬條件；

（3）啟用“異常數據捕捉”并設定上下限電壓值，示波器將自動標記異常區域；

（4）通過歷史回放功能定位關鍵幀，結合光標測量與頻譜分析進一步解析信號特征。

2.關鍵注意事項

確保探頭衰減比正確設置（如1:1或10:1），避免信號過載損壞示波器；

使用交流耦合濾除直流分量，便于觀測高頻干擾；

開啟帶寬限制（如20MHz）降低噪聲干擾，提升觸發靈敏度。

三、進階應用與效率提升

對于復雜場景，MDO示波器的混合域分析能力可同步觀測時域、頻域與邏輯信號，例如在開關電源調試中捕獲Vds尖峰的同時分析其頻譜成分。通過遠程控制與多臺示波器同步觸發，用戶可構建分布式測試系統，進一步提升瞬態信號捕獲效率。

泰克3系MDO示波器憑借其硬件性能與智能觸發技術，為瞬態干擾信號的捕獲提供了高效解決方案。通過合理配置觸發條件與一鍵Autoset功能，工程師可快速鎖定異常信號并進行深入分析，助力電路設計與故障排查工作事半功倍。
