如何用泰克示波器TPS2000精準測量BMS充放電波形

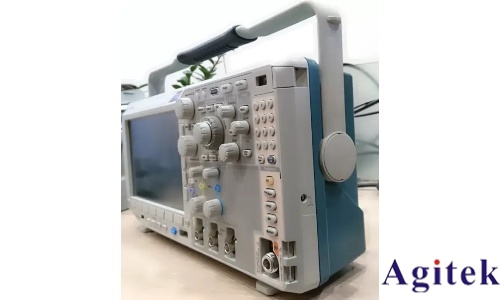

電池管理系統（BMS）的充放電波形測量是評估電池性能與安全性的關鍵環節。泰克TPS2000系列隔離示波器憑借其高帶寬、多通道隔離設計以及強大的數學運算功能，成為BMS測試的理想工具。本文將詳細介紹如何使用該示波器精準測量BMS充放電波形，確保測試結果的可靠性與準確性。

一、測量前的準備

1. 選擇合適的探頭：根據BMS的電壓和電流范圍，選擇匹配的差分探頭和電流探頭。例如，高壓部分選用隔離差分探頭，電流測量選用鉗形或羅氏線圈探頭，確保量程覆蓋實際信號范圍。

2. 檢查探頭衰減設置：確保探頭衰減系數（如X10、X100）與示波器通道設置一致，避免測量誤差。

二、連接與設置

1. 信號連接：

將電壓探頭分別連接至BMS的充放電電壓監測點，接地端正確連接系統地；

電流探頭（如鉗形探頭）夾住充放電回路導線，輸出端連接示波器電流輸入通道。

2. 示波器基本設置：

啟動示波器后，按下“AUTOSET”快速初始化設置；

調整垂直靈敏度（V/div）和時基（s/div），使波形在屏幕中清晰顯示；

選擇輸入耦合方式為“DC”，捕捉完整的充放電動態變化。

三、觸發與波形穩定

1. 觸發配置：

進入“Trigger”菜單，選擇邊沿觸發模式，設置觸發源為電壓或電流通道；

調整觸發電平至波形關鍵位置（如充放電切換點），確保波形穩定顯示。

2. 高級觸發選項：對于復雜波形，可啟用脈寬觸發或欠幅觸發，排除干擾信號。

四、數學運算與功率分析

TPS2000支持實時數學運算功能，可直接計算瞬時功率：

1. 按下“MATH MENU”鍵，選擇“Operation”→“乘法（X）”；

2. 設置乘法通道為電壓（CH1）與電流（CH2），生成功率波形；

3. 調整功率波形的垂直刻度，觀察能量變化趨勢。

五、數據分析與記錄

1. 參數測量：使用示波器的“Measure”功能，自動讀取電壓/電流峰值、平均值、頻率等參數；

2. 波形保存：將關鍵波形存儲至U盤或通過USB導出至PC，進行離線分析；

3. 異常檢測：觀察波形是否存在過沖、紋波異常，結合參數數據判斷BMS控制策略的有效性。

六、注意事項

1. 安全第一：BMS測試涉及高壓，務必確認示波器隔離通道功能已啟用，避免觸電風險；

2. 探頭校準：定期校準探頭和示波器，確保測量精度；

3. 環境干擾：避免在強電磁場環境下測試，必要時使用屏蔽措施。

泰克TPS2000示波器通過多通道隔離設計、精準觸發與數學運算功能，可高效捕獲BMS充放電過程中的電壓、電流及功率波形。合理配置參數與觸發條件，結合數據分析工具，工程師能快速評估電池性能、診斷系統問題，為BMS研發與維護提供有力支撐。遵循操作規范與注意事項，更能保障測試安全與結果可靠性。
