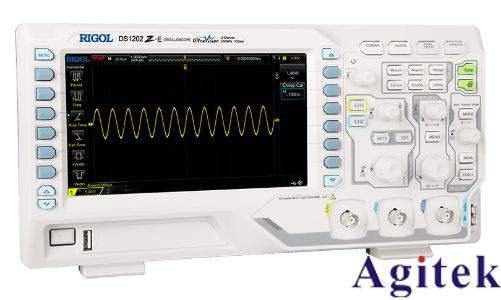

普源DS1000Z系列示波器FFT頻譜分析應用

頻譜分析是電子測量中解析信號頻率成分的關鍵工具，普源DS1000Z系列示波器憑借其強大的FFT（快速傅里葉變換）功能，為工程師提供了便捷的頻域分析手段。本文將結合實際操作步驟與參數優化技巧，探討該示波器在頻譜分析中的典型應用場景。

一、基礎操作：快速上手頻譜分析

1. 硬件連接與校準

確保探頭補償正確：使用非金屬工具調整探頭電容，直至示波器顯示補償正確的方波。連接信號源至CH1/CH2通道并接地，開啟示波器后通過“波形自動顯示”功能優化垂直檔位與時基，確保信號完整捕獲。

2. 時域信號采集與觸發設置

設置觸發模式為“Auto”或“Normal”，調整觸發電平確保穩定觸發。觀察時域波形確認信號無異常后，按下“MATH”鍵選擇“FFT”功能，切換至頻譜顯示模式。

3. 頻譜參數設置

窗函數選擇：針對瞬態信號選用矩形窗，平穩信號選用Hanning窗平衡分辨率，單頻信號諧波分析選用Blackman窗。

頻率范圍：通過水平時基旋鈕或菜單設置頻率區間，確保覆蓋目標頻段。

采樣點數：選擇與信號周期匹配的整數倍（如256點、512點），提升精度。

二、參數優化與故障排除

抑制頻譜泄漏：若信號存在突變，優先使用矩形窗；若頻譜出現“拖尾”，切換至Hanning窗或Blackman窗減少泄漏。

噪聲抑制：啟用“平均獲取模式”并設置2-16次平均次數，或通過探頭AC耦合濾除直流分量，結合硬件濾波器防止高頻混疊。

分辨率提升：增加采樣點數并確保采樣率≥信號最高頻率的2倍，避免混疊失真。

三、典型應用：通信信號調制解調分析

在調制解調實驗中，DS1000Z的四通道優勢尤為突出。可同時觀測載波、調制波、已調波及解調后波形，通過頻譜分析定位調制頻率、諧波分量及噪聲干擾。例如，在AM調制實驗中，通過頻譜峰值識別載波頻率與調制頻偏，結合光標測量功能精確定量各成分幅度，直觀驗證調制理論。

四、進階功能：自動化與記錄

示波器提供24種自動測量參數（如頻率、幅度、諧波失真等），一鍵調出并顯示參數圖標，輔助快速理解。硬件波形錄制功能可存儲60,000幀波形變化，便于回放與故障追溯。此外，通過LAN接口與遠程命令控制，可實現自動化測試系統集成。

普源DS1000Z系列示波器憑借其高性價比的硬件配置（如1 GSa/s采樣率、12M存儲深度）與靈活的FFT參數設置，適用于從教學實驗到工程調試的多種場景。通過掌握頻譜分析操作流程與優化技巧，用戶可高效解析信號頻率特性，提升測試效率與準確性。
